SketchUp教程：辅助绘图工具及材质编辑（6）

2011-10-17 13:09:30 作者：未知来源：火星时代网友评论 0 条

SketchUp教程：辅助绘图工具及材质编辑，在大工具栏中，有6个辅助绘图工具，这些工具虽然不能创建实际的模型，但是却对实际的建模工作提供了很好的辅助作用。

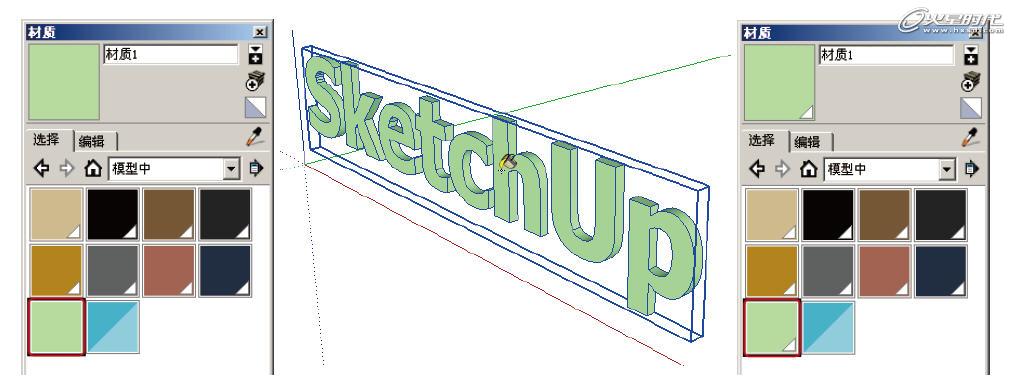

图9 选择并赋予材质

观察图9，3D文字的材质变为了绿色，并且原来的材质变成右下角有三角标记的材质，证明当前材质已经赋予模型。 3.创建并编辑材质
在［选择］选项卡中还可以创建新的材质，单击［创建材质］按钮，随即弹出［创建材质］对话框，可以在该对话框中编辑新创建的材质，如图10所示。

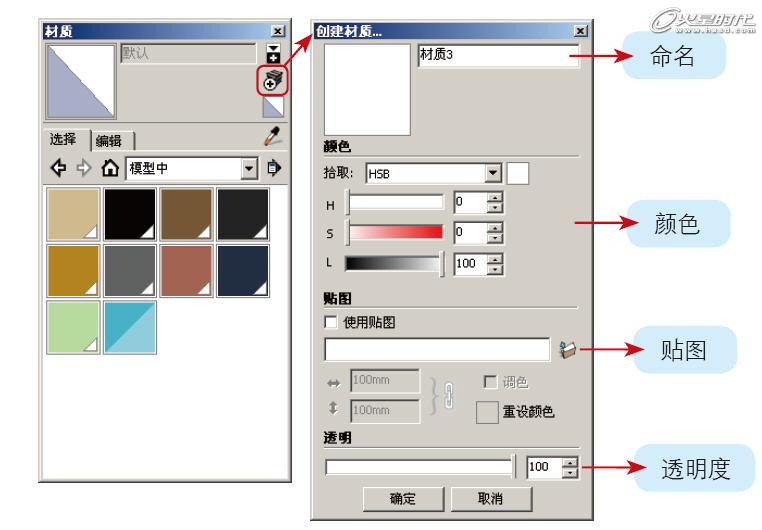

图10 创建并编辑新材质
        观察图10，在弹出的［创建材质］对话框中，可以为新材质命名，并设置材质的颜色、贴图和透明度。在［颜色］控制组中，单击［拾取］选项后的HSB，打开下拉列表，SketchUp提供
了4种颜色调节方式，包括颜色调节、HLS、HSB和RGB，可以根据需要和个人喜好选择不同的颜色调节方式来调节颜色。
        在［贴图］控制组中，可以单击后方的［浏览］按钮，选择需要的贴图。选择贴图后，勾选［调色］选项，可以通过上方的［颜色］控制组调节当前贴图的颜色。如果需要恢复贴图默认
的颜色，单击［重设颜色］即可。此外，［贴图］控制组还提供了调节贴图大小的功能，可以输入数值控制贴图大小。
        在［透明］控制组中，可以通过调节滑块或输入数值来调节材质的透明度，100为完全不透明，0为完全透明。
        完成新材质的设置后，单击［确定］按钮，在［选择］的材质面板中即可生成一个新的材质。
        4.编辑材质
        编辑材质是指在［编辑］选项卡中进行的材质编辑操作，［编辑］选项卡可以编辑已赋予和未赋予的材质。如果要编辑某个材质，可以在［选择］选项卡中选择某个材质，然后切换到［编
辑］选项卡编辑该材质，也可以直接双击该材质进入［编辑］选项卡进行编辑。
        接着前面为3D文字赋予材质的例子来制作，在［选择］选项卡中选择文字的绿色材质，双击该材质进入［编辑］选项卡中，该选项卡中的参数与［创建材质］面板中的参数大体相同。
        step01 单击［贴图］控制组中的［浏览］按钮，加载贴图，观察视图中的文字，出现了贴图上砖块的图案，如图11所示。
        step02 调节贴图的尺寸，可以改变贴图在模型中显示的大小。这里设置贴图的长度为200，观察视图中模型的贴图，砖块的尺寸变小，如图12所示。
