AutoCAD教程：标注及图层的使用

       教程思路

       1.标注的使用

       2.图层的使用

       一.标注的使用
       标注是AutoCAD中一个比较重要的内容，当设计人员绘制完一张图纸后，需要告诉下一流程的工作人员，例如效果图制作人员、施工人员或客户，图纸上所绘制图形的尺寸，例如房间的大小、柱子的半径等，这时候就要使用标注在图纸上一一注明。
       本小节将讲解如何创建标注、编辑标注以及在使用标注时的一些注意事项。
       1.标注的创建和设置
       在任一固定工具栏前端的双竖栏上单击右键，在弹出的菜单中选择［标注］打开标注工具栏，如图1所示，标注工具栏上是各个标注工具及相关的设置选项。



图1 标注工具栏
       除了建筑行业的绘图人员会使用AutoCAD外，还有工业设计的设计人员等，因此标注会有针对一般零件或建筑标记等各种样式的预设，在对图纸进行标注以前需要进行标注样式的设置。

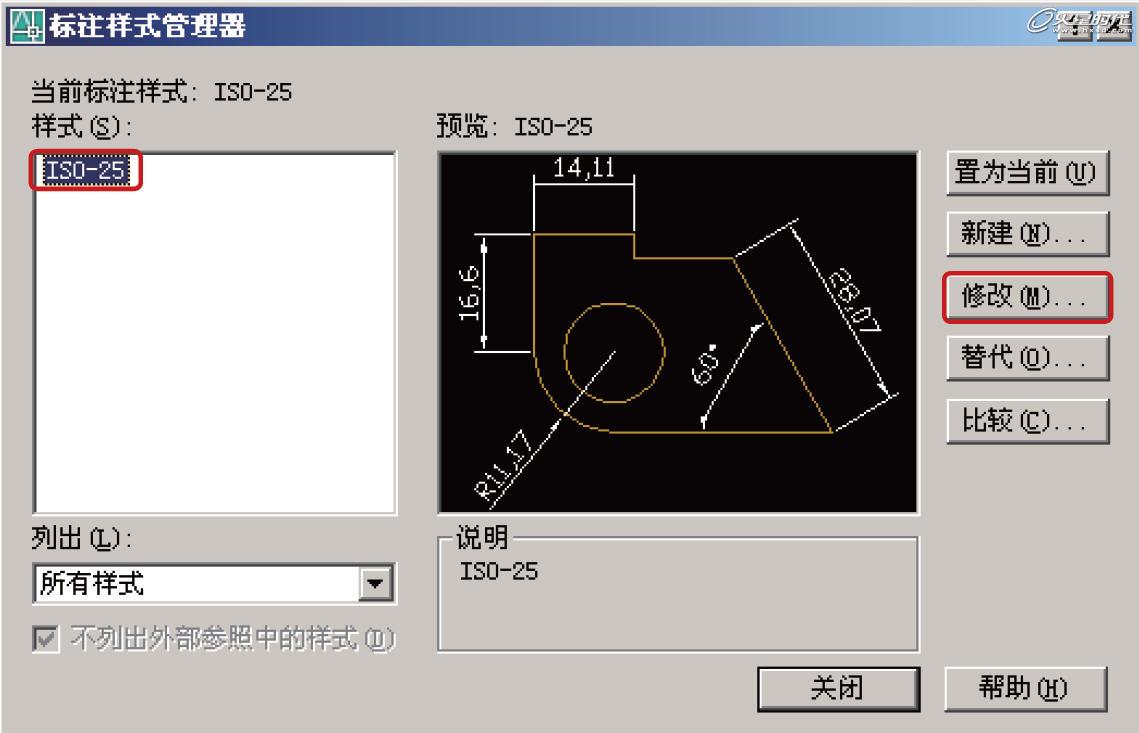

       step 01 输入“D”或者单击标注工具栏上的［标注样式］按钮打开标注样式管理器，如图2所示，这是一个专门设置标注属性的管理器。



图2 标注样式管理器从打开的［标注样式管理器］中可以看到其中有一个默认的ISO-25样式，下面就室内建模标注的规范讲解如何修改标注的样式。
       step 02 选择样式栏下的ISO-25样式，单击［修改］按钮打开［修改标注样式：ISO-25］对话框。可以看到再打开的选项设置对话框中有多个选项卡，这里主要修改其中的［符号和箭头］和［文字］两个选项卡中的属性。
       step 03 切换到［符号和箭头］选项卡，在［箭头］属性组中点击展开［第一项］的下拉菜单，选择其中的［建筑标记］选项。建筑的图纸不能使用实心或空心箭头来标示图形的尺寸，而要使用建筑标记，它是建筑行业图纸上标示尺寸大小的标准箭头。
       step 04 设置［箭头大小］值为100。
       step 05 默认设置的箭头大小为1.5，这对于建筑的图纸来说过小了。暂时设置箭头大小为100，后面可以根据绘制后的标注进行微调，如图3所示。
       step 06 切换到［文字］选项卡，可以看到修改了箭头大小后，文字显示变得不正常。设置［文字高度］值为120，单击［确认］按钮完成修改，然后并关闭标注样式管理器，如图4所示。
