AutoCAD教程：标注及图层的使用（10）

来源：火星时代 作者：未知 发布时间：2011-10-17 13:20:32 网友评论 0 条

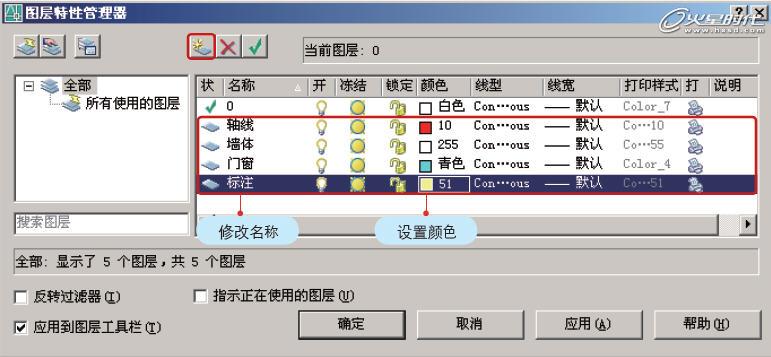

图22 新建图层

       step 05 最后单击［确定］按钮，关闭对话框。

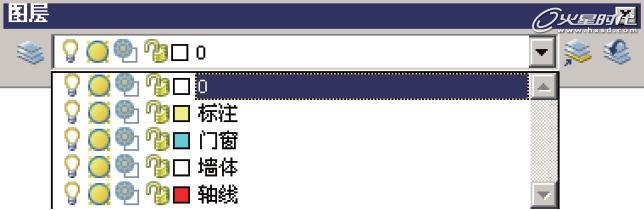

       图层创建完毕后，可以在图层工具栏的下拉列表中查看或切换选择所有创建的图层，如图23所示。





图23 图层工具栏的下拉列表显示
       TIPS

       如果在创建图层的时候没有及时更改名称，其后要再次修改，可以按F2键激活图层名称的选择。
       2.跳层处理
       如图24（左上）所示为轴线层，图层上显示的是轴线图形。如果在绘制的过程中不小心把其他图层，例如门窗层的图形也绘制在该层中，如图24（左下）所示，那应该怎么处理呢？可以在视图中选择图形，然后在图层工具栏的下拉列表中切换选择门窗层，此时看到矩形已经变为门窗层的青色显示，代表已经对该图形进行跳层处理，矩形被调整到门窗层中，如图24（右）所示。


图24 跳层处理
       3.开/关图层
       在使用图纸过程中，经常需要关闭其中一些与当前需要无关的图层，使其他图形更加清晰的显示出来。这时候就要使用图层的开/关显示控制。
       单击图层的控制图标，可以关闭图层，此时图层中的对象不可见，操作完成后控制图标会变成显示。再次单击控制图标，可以打开图层，此时被隐藏的图层中的对象变为可见。如果被关闭的是当前图层，会弹出一个警告信息，提示用户“当前图层被关闭”，单击［确定］按钮继续关闭操作。
       4.锁定/解锁图层
       当对图层中的图形编辑完毕后，一断时间内不会再进行修改，或者为避免误操作，可以将该图层锁定。锁定/解锁图层的控制图标是，单击该图标可以将图层锁定，控制图标也变为显示。此时图层中的对象不能被编辑或修改，当光标移动到锁定图层中对象上时，光标右上方上会出现图标显示。再次单击控制图标，可以对图层实现解锁，解锁后的图形可以再次进行编辑。
       5.过滤器
       ［图层特性管理器］中有一项更为高级的功能可供用户使用，那就是过滤器。用户能够针对图层的各项特性自定义设置过滤识别，并设定过滤器名称。然后通过选择不同的过滤器，在图层特性管理器显示对应的图层，其余图层将被过滤隐藏起来。例如当前图层特性管理器中有部分图层为打开显示状态，其余部分为关闭显示状态，如图24（左上）所示。
       单击新特性过滤器图标打开［图层过滤器特性］对话框，设置过滤器名称为“可见性”。在过滤器定义设置框中单击［开］下的空白处，弹出隐藏的下拉菜单，选择打开显示特性。下方的过滤器预览框中显示的是当选择［可见性］过滤器后的图层特性管理器显示状态，如图24（左下）所示。
       单击［确定］按钮完成设置，此时可以看到左侧的树状列表中多了一个“可见性”选项，选择后右侧图层显示框中是设置为开显示的图层，如图24（右上）所示。如果勾选下方的［反转过滤器］选项，则显示为关显示的图层，如图24（右下）所示。
