AutoCAD教程：标注及图层的使用（4）

来源：火星时代 作者：未知 发布时间：2011-10-17 13:20:32 网友评论 0 条

       Note

       对于小于90°的圆弧，弧长标注的两条尺寸界限呈平行关系；对于大于或等于90°的圆弧，弧长标注的两条尺寸界限与被标注圆弧呈垂直关系。
       4>半径标注
       半径标注，就是对圆或圆弧的半径尺寸进行标注。

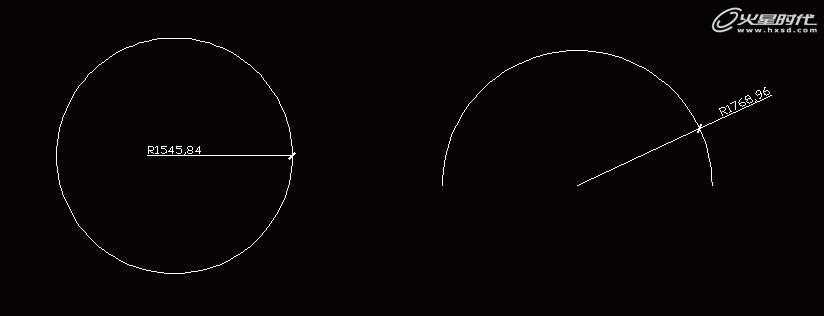

       单击工具栏上的图标切换到［半径标注］命令，选择圆或圆弧图形，指定标注的位置，单击左键确定。半径标注在圆或圆弧的内侧或外侧均可标注，如图7所示。



图7半径标注
       5>折弯标注

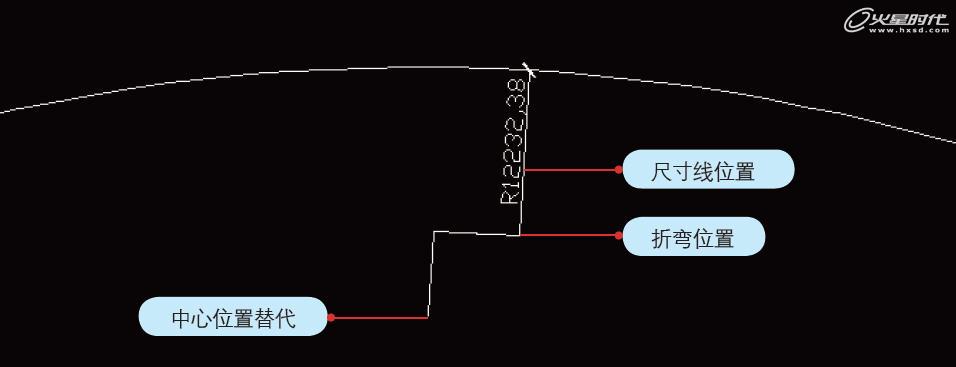

       某些时候需要对大圆弧进行标注，但这些圆弧的圆心位于超出图纸范围之外，这时无法使用半径标注，只能对其使用省略的折弯标注了。［折弯标注］同样是AutoCAD 2006新增的标注功能。操作方式为单击工具栏上的图标切换到［折弯标注］命令，选择需要标注的圆弧图形，在视图中单击指定中心位置替代，然后指定尺寸线位置，最后指定折弯位置，结果如图8所示。



图8 折弯标注
       6>直径标注
       ［直径标注］用于标注圆或圆弧的直径尺寸，操作方式与半径标注相似，因此这里不再进行介绍。  7>角度标注
       ［角度标注］能对两条非平行的直线所形成的夹角、圆弧的夹角进行角度标注。标注直线夹角的操作方式为单击工具栏上的图标切换到［角度标注］命令，指定夹角的第一根直线，然后指定第二根直线，最后指定标注弧线的位置，结果如图9（左）所示。
       直线夹角可以在4个不同的位置形成角度标注，如图9（右）所示。



图9 直线夹角的角度标注
