AutoCAD教程：标注及图层的使用（6）

来源：火星时代 作者：未知 发布时间：2011-10-17 13:20:32 网友评论 0 条

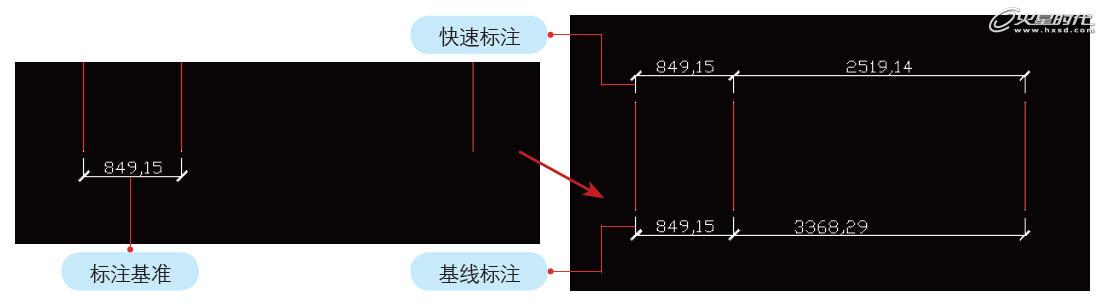

图13 基线标注于快速标注
       10> 继续标注

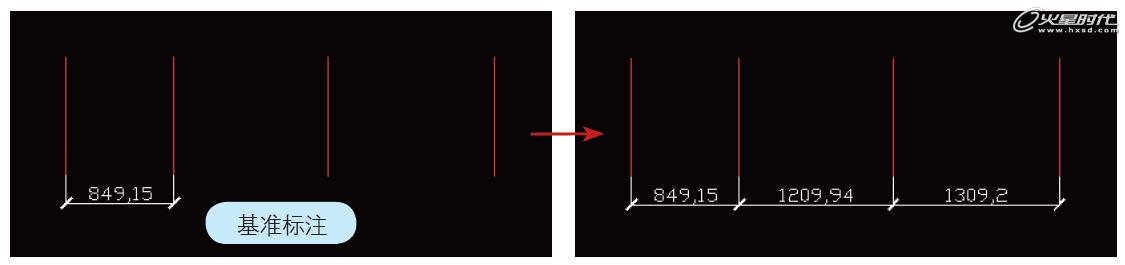

       ［继续标注］可以对首尾相接的一系列连续尺寸进行标注。继续标注的操作方式与基线标注相似，都需要首先指定一个基准标注，结果如图14所示。



图14 继续标注
       11>快速引线标注
       对于倒角尺寸，或是一些文字注释，特别是零件的编号、注释等，就可以使用快速引线标注。

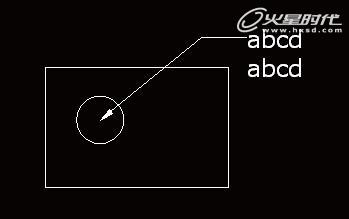

       操作方式为单击工具栏上的图标切换到［快速引线标注］命令，依次指定第一个和第二个引线点，然后指定引线终点，指定文字宽度，输入注释的文字，按一次［回车］键为换行，连续按两次［回车］键则结束操作，结果如图15所示。若要修改注释文字可通过双击打开［文字格式］工具栏。



图15 快速引线标注
