       3.标注的修改
       上面的内容介绍了如何设置标注，但有时候一次设置并不能满足各种情况下的标注要求，这就需要在完成标注的基础上进行再次修改操作，下面介绍两种修改标注的方式。
       1>修改方式一
       在绘图的过程中，某些时候会绘制出如图16所示的图形，这时如果要对其中的圆弧进行标注，使用默认的标注显示是错误的，正确的样式应该为实心箭头方式。此时如果要对圆弧的标注样式进行修改，又不改变其他标注样式，应该怎么操作？

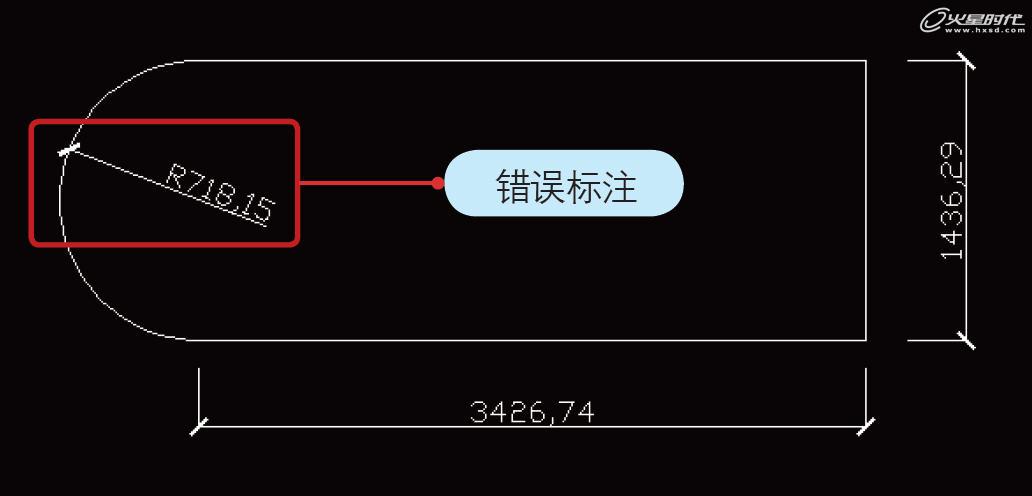

图16 错误的圆弧半径标注
       step 01 在工具栏上单击图标打开［标注样式管理器］，选中ISO-25样式，单击［新建］按钮打开［创建新标注样式］对话框，在［用于］属性的下来菜单中选择［半径标注］选项，单击［继续］按钮关闭对话框。
       step 02 此时会弹出［新建标注样式：ISO-25：半径］对话框，切换到［符号和箭头］选项卡，在第二个选项的下拉菜单中选择［实心闭合］选项，单击［确定］按钮关闭对话框，单击［关闭］按钮关闭［标注样式管理器］。
       step 03 这时可以看到圆弧上的半径标注样式已经被改变，再次打开标注样式管理器，在样式框内的当前样式ISO-25下多了一个“半径”子层级，也就是说刚才的操作对样式ISO-25作了更为细致的设置，其他标注仍使用默认标注设置，而对于半径标注则使用新的标注设置。设置及修改后的标注显示如图17所示。

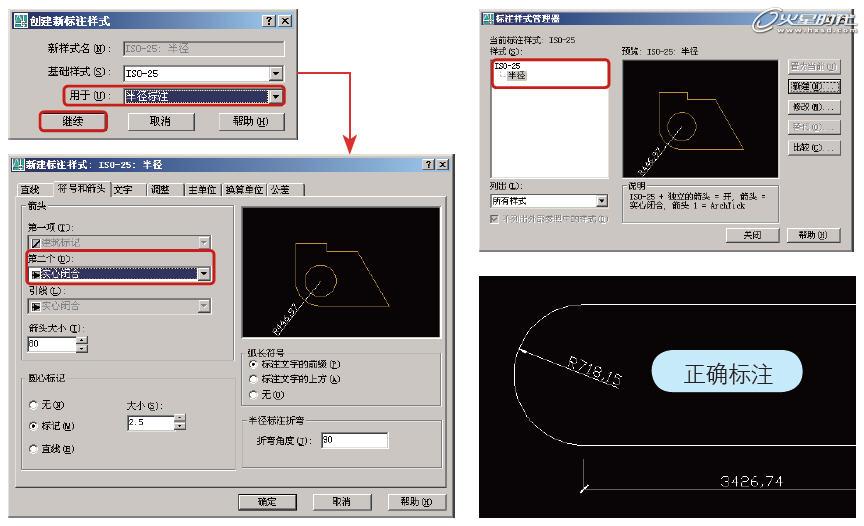

图17 标注修改设置及结果
