       2>修改方式二
       如果在图纸上有一个代表圆柱侧面的图形，如图18左图所示。现在要对其截面直径尺寸进行标注，应该怎么操作？如果使用线性标注，虽然能将尺寸大小标出，但其上的文字注释很显然是不正确的，下面介绍一个修改标注文字的命令——Ddit。该命令能够打开标注文字的［文字样式］工具栏，并且修改后的标注文字与尺寸线之间的关联不会被打断，仍然能够自动更新。

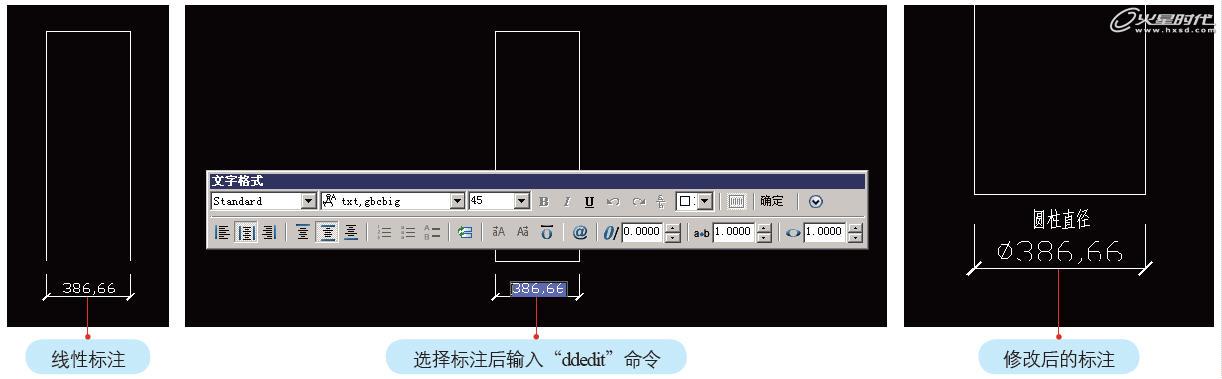

       step 01 选择线性标注，输入［Ddit］命令并确认，可以看到此时标注文字呈现蓝紫色的选中状态，代表文字与标准尺寸存在关联关系，一定不要取消文字的在选状态。
       step 02 在文字的前面输入“%%C”并确认，输入后可得到一个代表直径的符号。如果需要加入中文注明，可以在直径符号前输入“圆柱直径”文字，单击工具栏上的［确定］按钮完成编辑。

       设置及结果如图18所示。



图18 保持标注关联属性的修改



       Note

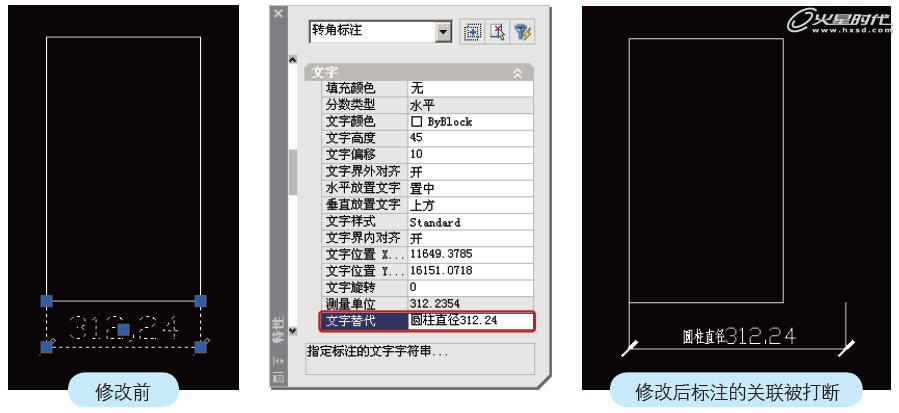

       在线性标注上双击左键，可以打开［特性］浮动窗口，在其中的［文字］|［文字替代］属性栏中，可以修改标注上的文字。但要注意，使用［特性］窗口修改标注文字后，标注文字与尺寸线之间的关联被打断，以后标注文字不再跟随尺寸线长度的修改而自动更新，如图19所示。



图19 打断标注与尺寸线关联的文字修改方式
