AutoCAD教程：标注及图层的使用（9）

来源：火星时代 作者：未知 发布时间：2011-10-17 13:20:32 网友评论 0 条

       二.图层的使用
       无论是平面软件还是三维软件，都会有图层这一概念，AutoCAD也不例外。图层能够帮助用户更方便地设置和管理不同类型的对象。特别当场景中对象众多、类型复杂的时候，图层的作用则显得更为重要。
       如果要形象地描述图层，可以将其比喻成二维动画制作中的赛璐璐片，即透明的胶片。每一个胶片上都有各自的图像，但是透过其本身又可以看到其他胶片上的图像。用户可以在每一个图层上绘制图形，在同一层的图形具有相同的颜色、线宽等对象特征，用户还可以控制图层的可见和锁定等属性，十分方便。
       在AutoCAD中绘图时，系统会自动生成一个默认“图层0”，如果用户不创建新的图层，则所有图形都会在“图层0”上产生。但是对于室内建模，习惯上会把不同类型的对象按照例如轴线、墙体、门窗、标注等归类分图层绘制，然后为不同的图层设置颜色、线宽等属性，这样在一张复杂的图纸上就能够对对象的分类或属性进行识别，做到一目了然，易于区分了。当用户创建了多个图层后，还可以控制每个图层的显示开关、锁定等属性，甚至于设置更高级的过滤器。可以说，图层的使用能够极大地提高设计和绘图的效率。
       下面简单介绍一下如何创建和编辑图层。 1.创建图层
       通常启动AutoCAD后，界面上就会自动打开图层的工具栏，如果找不到，可以在任一固定工具栏前端的双竖栏上单击右键，在弹出的菜单中选择［图层］打开［图层］工具栏，如图20所示。



图20 图层工具栏

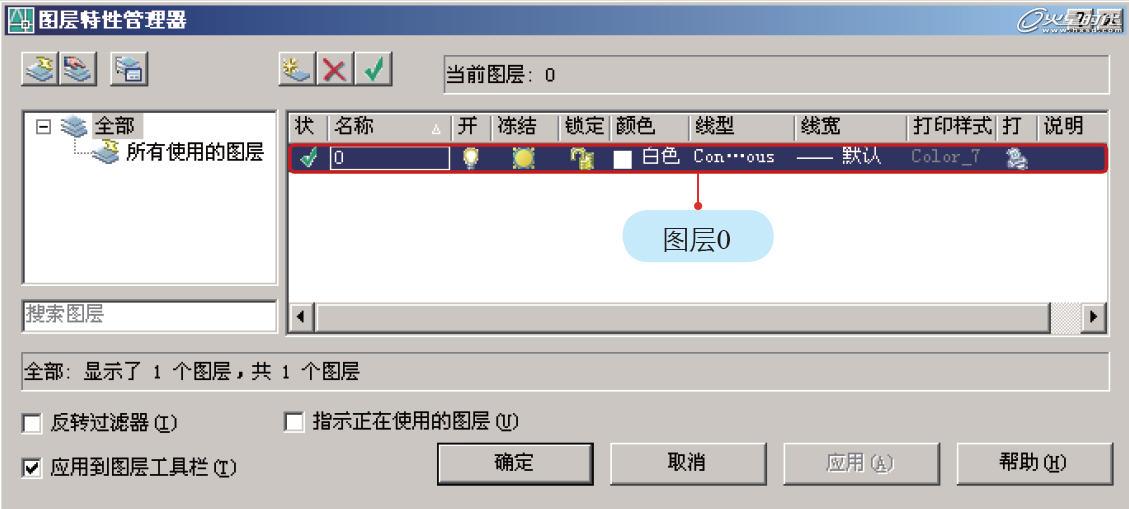

       单击工具栏左侧的按钮可以打开［图层特性管理器］对话框，对图层的所有设置和控制都可以在这里实现，如图21所示。



 图21 图层特性管理器
       创建图层有以下三种方式。
       0 1 单击［图层特性管理器］对话框中的［新建图层］按钮。
       0 2 在打开并激活［图层特性管理器］对话框的状态下，使用快捷键Ctrl+N。
       0 3 在打开并激活［图层特性管理器］对话框的状态下，按［回车］键。
       创建图层的步骤为：
       step 01 创建图层。单击［图层特性管理器］对话框中的新建图层按钮创建一个新的图层。
       step 02 修改名称。新的图层名称为“图层1”，系统会以蓝色选中显示提醒用户更改名称，方便日后选择或区分，例如设置该层名为“轴线”。
       step 03 设置基本属性。单击图层上相应的颜色、线宽等特性，例如通常设置轴线的颜色为红色。
       step 04 要创建多个图层，则再次点击按钮创建新图层，并进行相应的设定，如图22所示。
