AutoCAD维建教程：三维螺旋楼梯的制作过程解析



 导言：

本例为AutoCAD三维建模实例教程，AutoCAD 2012在“阵列”命令中增加了“按路径阵列”的子命令，本CAD教程将通过绘制三维螺旋梯来讲解“按路径阵列”命令的运用，希望能给朋友们带来帮助。



一、先介绍一层螺旋梯的制作方法

步骤1

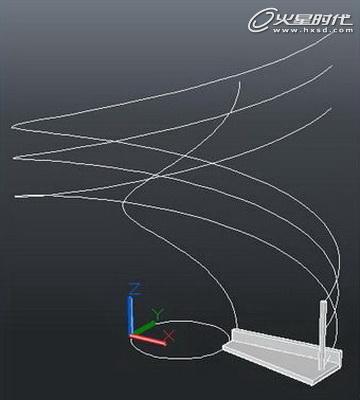

先画一个直径为1800mm的圆形拟l拉伸为圆柱体，再画一条外径为4200mm，高为3300mm的螺旋线拟作阵列梯踏步的路径线用，接着将事前已经制作的梯踏步、栏杆与路径线垂直放置；同时再复制两条外径螺旋线，分别移动到450和900mm高处，拟作栏板和扶手扫掠的路径线；再画一条内径为 1850mm，高为3300mm的螺旋线拟作绕柱扫掠的梯梁之路径线。（图01）



图01
