AutoCAD维建教程：三维螺旋楼梯的制作过程解析（2）

来源：火星时代 作者：WangYuan 发布时间：2011-10-20 09:25:12 网友评论 0 条

步骤2

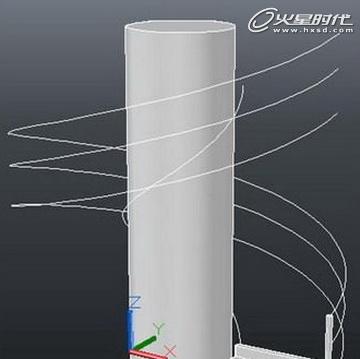

击extrude拉伸命令将圆形拉伸4200mm，就成为螺旋梯轴心的圆柱体了（图02）。



图02



步骤3

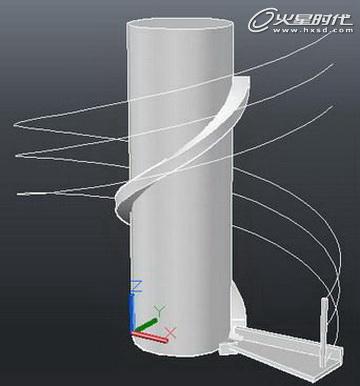

绘制一小矩形作梯梁截面，用扫掠命令将内螺旋线作为路径，扫掠为螺旋梯的梯梁（图03）。



图03



步骤4

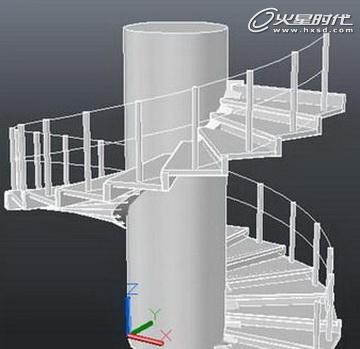

击“阵列/路径阵列”命令，选择梯踏步和栏杆为阵列对象，下端的螺旋线为路径，打"O"参数，再打回车默认起点后，输入22（意义是将外径螺旋线等分为22步），再打D参数就按螺旋线等分阵列为螺旋梯了。（图04）



图04
