SketchUp教程：辅助绘图工具及材质编辑



        导言

       在大工具栏中，有6个辅助绘图工具，这些工具虽然不能创建实际的模型，但是却对实际的建模工作提供了很好的辅助作用，使模型的创建更加方便快捷。下面对这些工具进行介绍。



       教程思路



       1.辅助绘图工具

       2.材质编辑

       一.辅助绘图工具

       1.［辅助线］工具
       使用该工具可以轻松将模型上需要创建线或面的距离测量出来，并作出辅助线，方便后面的建模工作。
       例如，需要在长方体右下角创建一个长400mm、宽200mm的矩形面，利用［辅助线］工具可以快速创建出来。

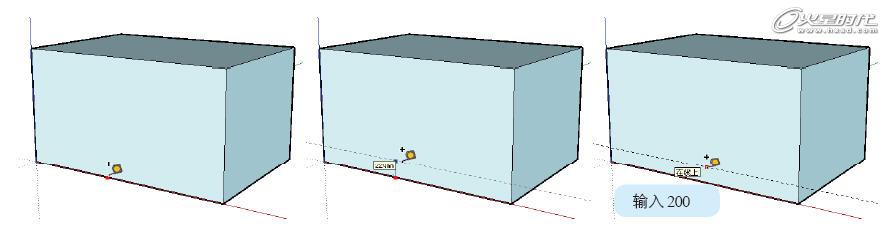

       step01 选择 ［辅助线］工具，在地面的线段处单击鼠标，移动鼠标，移动时会提示当前移动的距离，这里需要精确移动距离，所以单击鼠标后输入200，按回车键，即可在距离地面200mm的位置生成一条辅助线，如图1所示。



图1 创建辅助线
