SketchUp教程：辅助绘图工具及材质编辑（3）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:10:22 网友评论 0 条

       观察图5，当前辅助线与长方体顶面呈30°夹角，根据这条辅助线，可以方便地进行后面的建模工作。
       4.［文本标注］工具
       使用该工具可以标注任何需要标注的文本信息。使用 ［文本标注］工具只能对点进行标注，在进行默认标注时，如果标注对象为端点，即显示该端点的x、y、z轴坐标，如果标注对象为
边上的点，即显示该边的长度，如图5所示。
       ［文本标注］工具的主要用途不是用来标注点的坐标和边长的，而是用来输入文本信息的，创建完文本标注后，其中的文字信息自动变为可编辑状态，可以输入需要的文字信息。
       5.［坐标轴］工具
       ［坐标轴］工具可以用来重新设置坐标轴的位置。

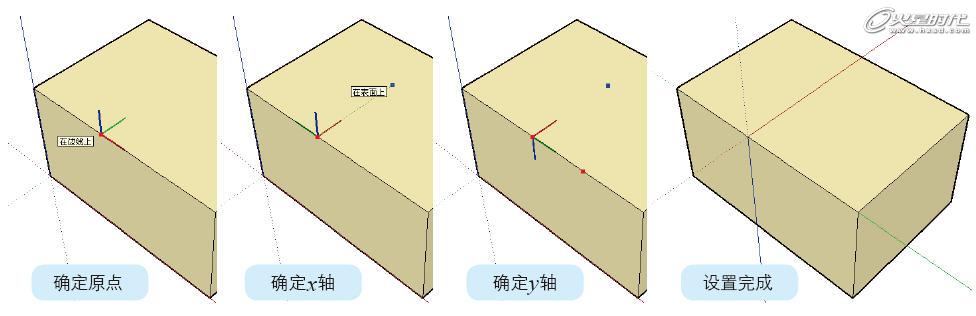

       选择［坐标轴］工具，在视图中需要作为坐标原点的位置单击鼠标，确定坐标原点，然后移动鼠标，分别单击鼠标，确定x轴和y轴的位置，如图5所示。





 图5 重新设置坐标轴
       观察图5，坐标轴的位置发生了改变，由原来长方体的左下角，变换到现在的长方体顶面的边上，并且坐标轴的x、y、z轴的方向也发生了改变。
6.［3D文字］工具
       ［3D文字］工具是用来创建三维文字模型的。选择大工具栏上的 ［3D文字］工具，随即弹出［放置3D文字］对话框，在该对话框中可以输入文字的内容、设置文字的字体及是否为粗体等文字信息，如图6所示。

图6 设置3D文字信息
