SketchUp教程：坐标系统及绘图工具（11）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       观察图20，输入数值为负值时，在当前绘制矩形的相反方向生成了矩形。

       Note

       精确绘制矩形时，输入数值的绝对值为矩形的宽度和高度，输入数值的正负代表生成矩形的方向，数值为正值代表沿着当前绘制矩形的方向生成矩形，数值为负值意味着沿着与当前矩形相反的方向生成矩形。
       2>矩形贴合平面

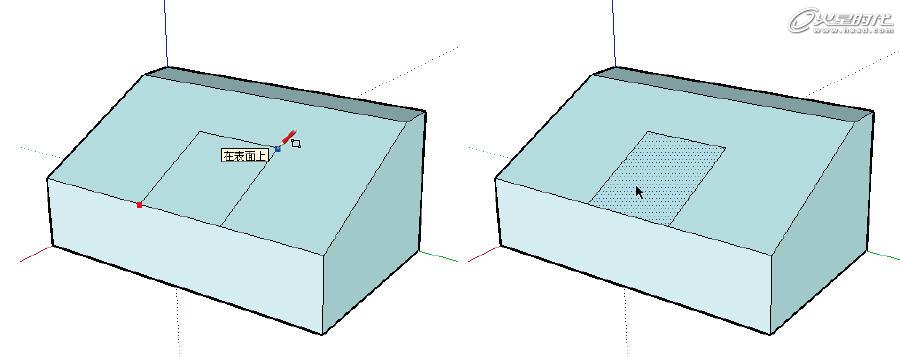

       矩形贴合平面是［矩形］绘图工具的一大特性，这种特性意味着在任何平面上绘制矩形时，会自动将矩形创建在平面之上，使得矩形与平面贴合为一个平面，如图21所示。

图21 在斜面上绘制矩形

观察图21，使用［矩形］工具在斜面上创建矩形时，会自动将矩形创建到斜面上，与斜面贴合在一起，并且创建的矩形为整个斜面中分割出的一块，可以将其单独选择出来。

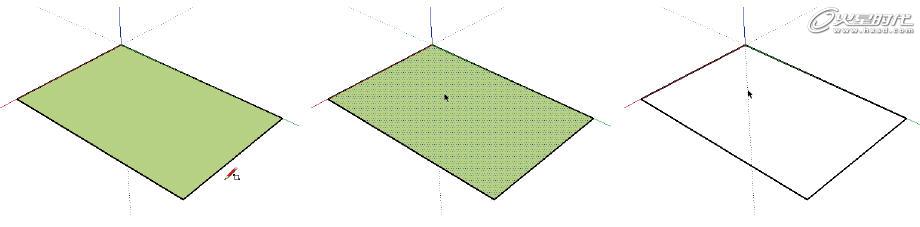

利用矩形线框生成平面使用［矩形］工具创建一个矩形，然后使用［选择］工具选择矩形中的面，按Delete键将其删除，这时只剩下了一个矩形线框，如图22所示。


图22 删除矩形中间的面

       本部分讲解重点是将线框恢复为平面。

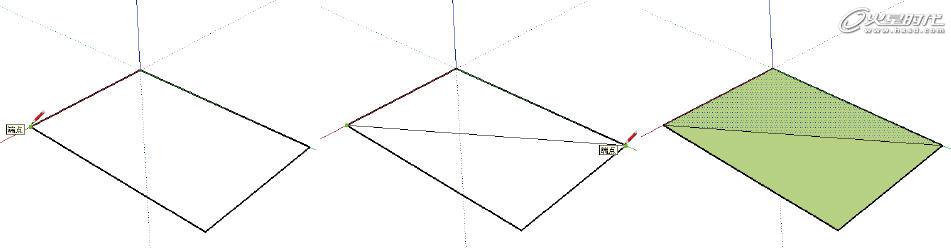

       当前视图中有一个矩形线框，选择［线］工具，在矩形线框两个端点处单击鼠标，绘制出一条线段，即可将线框还原为一个平面，如图23所示。


图23 将矩形线框还原为平面
