       观察图23，连接两个端点后，将矩形线框还原为了平面，但是还原后的平面被连接的线段分割为两个部分。如果希望还原后的平面为一个完整的平面，不被分割，可以在使用［线］工具连接时，连接矩形线框两个相邻的顶点即可。
       这里之所以重点介绍这种将线框还原为平面的方法，是因为在室内建模中会经常使用这种操作。在室内建模初期，会将CAD图纸导入到SketchUp软件中，对照图纸进行建模，有些时候也会
直接使用图纸中的线条来进行建模。使用这种将线框转换为平面的方法，可以直接将CAD图纸中的二维图形转换为平面，从而更加快速地创建室内模型。
       3>黄金分割和平方

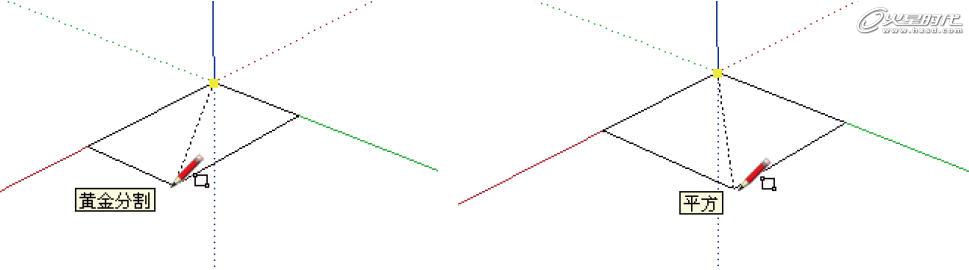

       这里将讲解一个绘制矩形的小技巧，在绘制矩形时，有时会出现一个对角的虚线，并且有提示为“黄金分割”和“平方”，如图24所示。

图24 绘制矩形

       当绘制的矩形提示为“黄金分割”时，意味着这时矩形的比例为黄金分割比例0.618。当绘制的矩形提示为“平方”时，意味着这时矩形的长与宽相等，为一个正方形。
       3.圆弧绘制工具
       单击大工具栏上的［圆弧］按钮（或按快捷键A），选择［圆弧 ］工具。

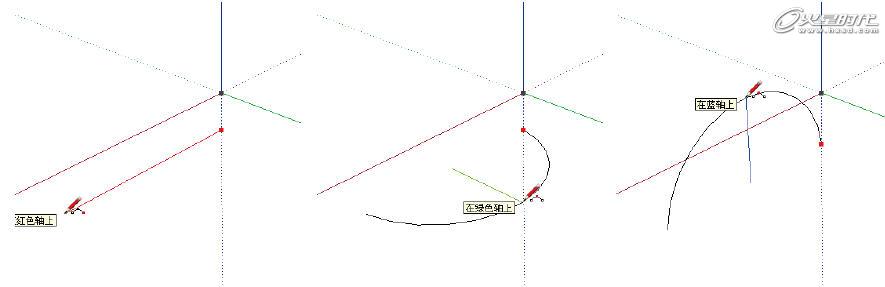

       使用［圆弧］工具创建圆弧的操作与一般的操作不同，其操作过程分为两步来完成，先创建一条线段，然后再在线段的基础上绘制圆弧。使用［圆弧］工具在视图中单击鼠标，确定圆弧开始的位置，移动一定距离后，再次单击鼠标确定圆弧结束位置，此时绘制出来的为一条线段，然后接着在线段的基础上移动鼠标调整圆弧的弧长，如图25所示。

图25 创建圆弧
