SketchUp教程：坐标系统及绘图工具（13）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       在移动鼠标时需要注意圆弧生成的轴向，由于圆弧是二维的图形，不容易准确地观察到圆弧生成的方向，所以一定要注意圆弧生成的轴向。如图7-48所示，绿色轴上生成的圆弧平行于xy平面（红绿轴平面），蓝色轴上生成的圆弧平行于xz平面（红蓝轴平面）。

       由于在视图中创建圆弧时，不容易把握圆弧的方向，这里介绍一种实际建模中创建圆弧的技巧。在实际建模中，通常会先创建一个需要生成圆弧的平面，然后在平面的基础上创建圆弧。［圆弧］与［矩形］绘制工具相同，具有贴合平面的特性，所以在平面上创建圆弧时，会自动将圆弧创建在平面上。
       Note
       使用［矩形］工具创建一个矩形，然后使用［圆弧］工具在平面上创建圆弧，创建的圆弧会自动贴合到平面上。最后将平面及其边线删除，就可以得到最终需要的圆弧，如图26所示。

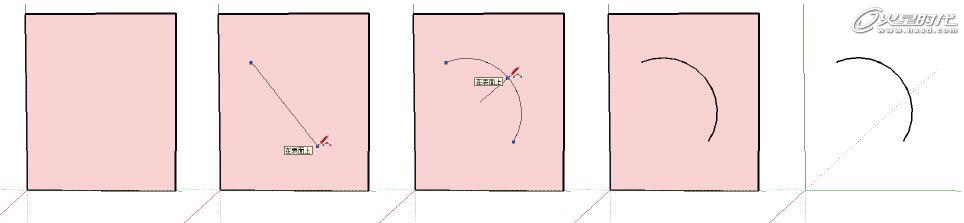

图26 在面上绘制圆弧

使用这种方法能够轻松确定圆弧的方向，将圆弧准确创建出来。
       1>精确绘制圆弧
       使用［圆弧］工具可以通过输入数值绘制确切尺寸的圆弧。这里输入尺寸的方式由圆弧绘制的方式来决定，圆弧的绘制方式分为两步，同样数值输入的方式也分为两步来进行。使用［圆弧］工具在视图中单击鼠标确定圆弧开始的位置，然后输入10000，按回车键，此时绘制出一条长度为10000的线段，这条线段确定圆弧开始点到结束点之间的距离为10000，然后移动鼠标调节圆弧的方向，输入6000，按回车键，确定圆弧的弧长，如图27所示。

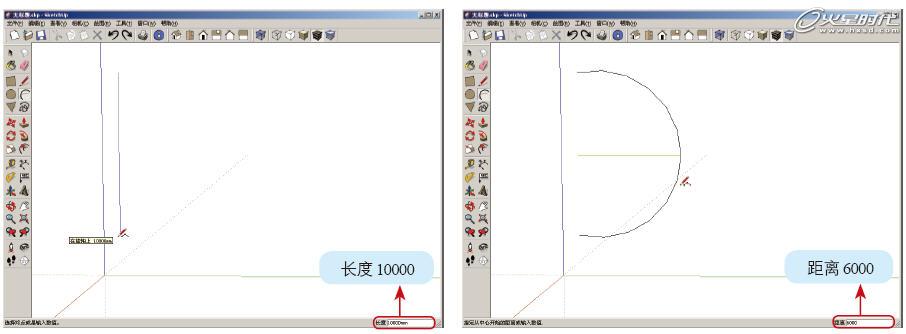

图27 输入数值绘制圆弧
