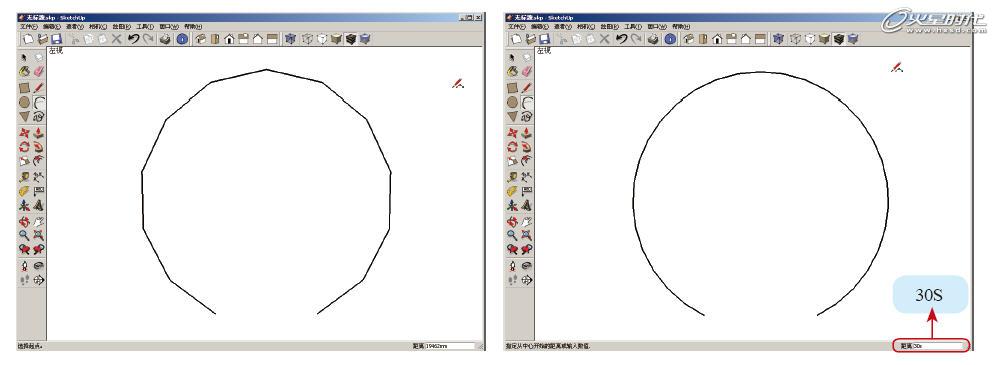

图32 设置圆弧分段数

       观察图32，对比设置分段数前后的两个圆弧，设置分段数为30S后，意味着这时的圆弧由30条小的分段边组成，由于圆弧上的分段边增多，并且每一条边的长度也变短了，所以几乎观察不
到弧上的分段，此时圆弧也变得光滑。绘制圆弧时，输入NS（N代表圆弧上的分段数），可以设置圆弧的分段数，分段数越高圆弧越光滑。
       4>利用圆弧生成平面

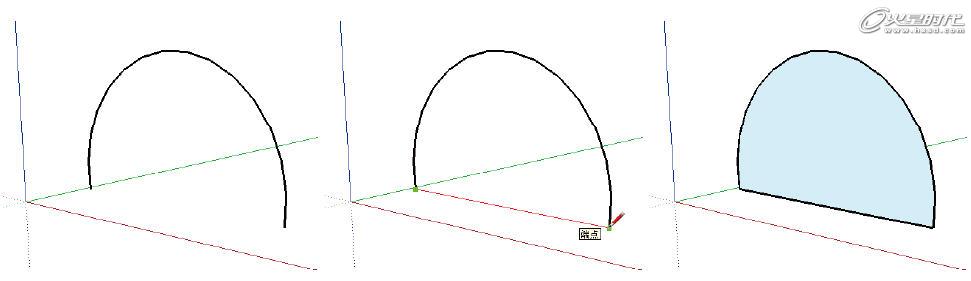

       虽然绘制的圆弧为二维图形，但是也可以使用［线］工具将二维图形转换为三维模型。使用［圆弧］工具在视图中创建一个圆弧，然后使用［线］工具连接圆弧的两个端点，圆弧就形成了一个平面，如图33所示。

图33 使圆弧生成平面

       至此，就完成了圆弧工具的特点、功能及使用技巧的介绍。
       4.圆和多边形绘图工具
       本节将介绍［圆］和［多边形］绘图工具，这里之所以要将［圆］和［多边形］工具一起介绍是因为这两个工具有许多相似之处，可以通过对比来更加清晰地了解两种工具。
首先来学习［圆］绘图工具，单击大工具栏上的［圆］按钮（或按快捷键C），选择［圆 ］工具。

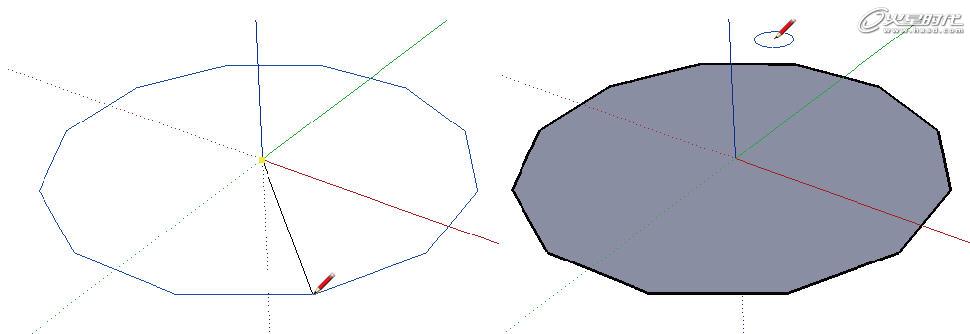

       01 选择［圆 ］工具，在视图中单击鼠标，确定圆心的位置，然后滑动鼠标确定圆的半径，在确定圆的半径后单击鼠标，完成圆的绘制，如图34所示。

图34 创建圆
