SketchUp教程：坐标系统及绘图工具（17）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       同样，圆也可以进行精确绘制，将圆创建完成后，输入数值来精确绘制圆。输入的数值为圆的半径，决定圆的大小。
       02 将圆绘制完成后，输入3000，按回车键，确定当前圆为一个半径为3000的圆。观察图34所示的圆，圆的边线并不光滑，这里可以使用修改圆弧分段数的方法来修改圆的分段数，使圆弧更加光滑。
       03 设置圆的半径后，再输入5S，按回车键，当前的圆成为了一个五边形，如图35所示。

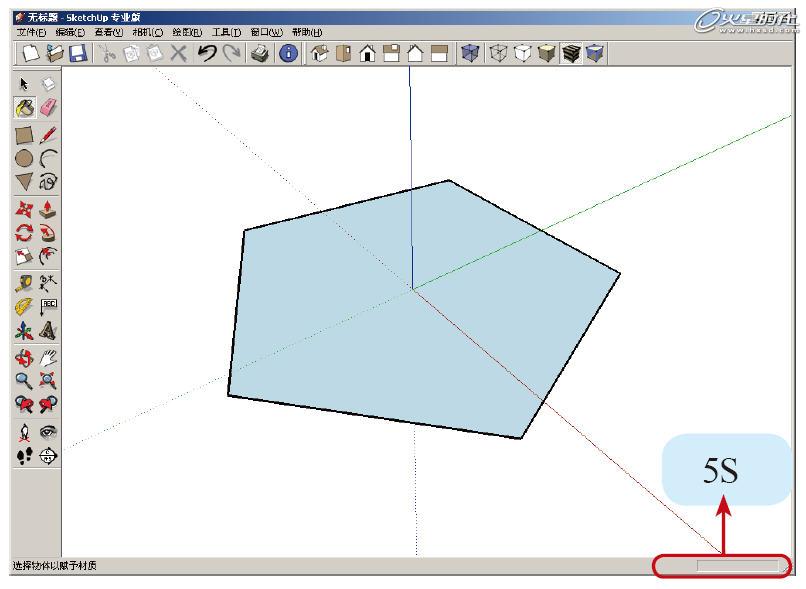

图35 设置圆的分段数

       由此可知，使用数值输入设置圆的分段数，可以将圆变为任意边的多边形。
       接下来学习［多边形］工具的创建方法。
       单击大工具栏上的［多边形］（或按快捷键Alt+P键），选择［多边形 ］工具。［多边形］工具的使用方法与［圆］工具的使用方法非常相似。
       01 选择［多边形 ］工具，在视图中单击鼠标，确定多边形中心的位置，然后滑动鼠标确定多边形的大小，确定多边形大小之后单击鼠标，完成多边形的绘制，如图36所示。

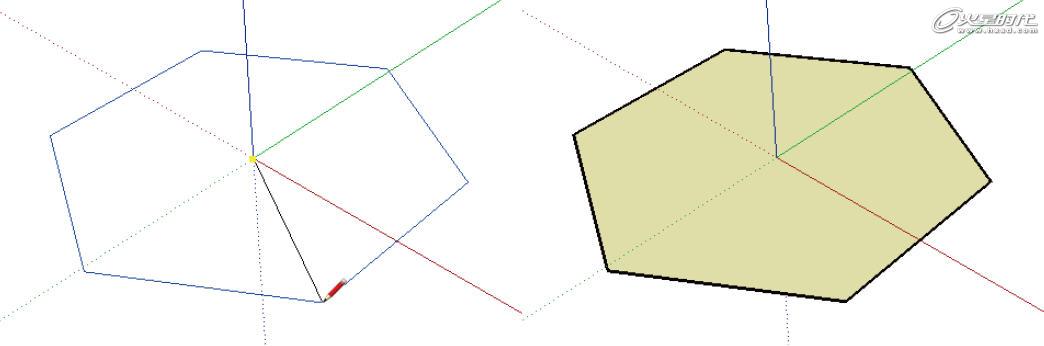

图36 创建多边形

同样，多边形也可以通过输入数值来精确绘制。输入的数值为多边形的半径，决定多边形的大小。
       02 将多边形绘制完成后，输入3000，按回车键，确定当前圆为一个半径为3000的多边形。
       03 设置多边形的半径后，再输入20S，按回车键，当前的多边形成一个圆形，如图37所示。

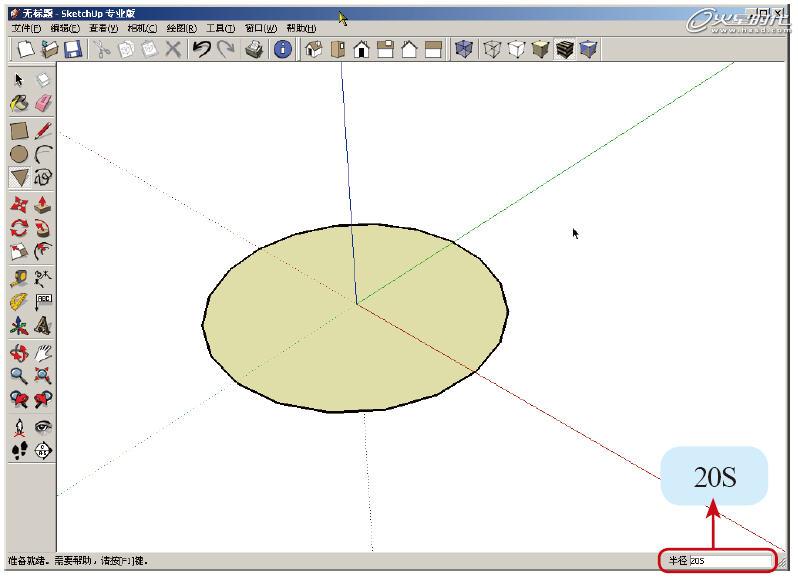

图37 设置多边形的分段数
