       1.绝对极坐标系统和相对极坐标系统
       在绘制直线过程中，可以通过在［数值控制区］中输入下一个坐标点的位置，来精确绘制直线。SketchUp以［X，Y，Z ］的形式表示绝对极坐标，以<X，Y，Z>的形式表示相对极坐标。为了帮助读者理解，这里绘制了一个虚拟坐标系的模型，在该虚拟坐标系中进行绘制能够更好地理解绝对坐标和相对坐标的含义。
       打开配套光盘提供的“DVD02\第7章\skp\xyz.skp”文件，该文件中提供了一个坐标系的模型。该模型中一个栅格的大小为1000个单位。使用大工具栏上的［线］工具在坐标轴原点处单击，确定线的起始位置，然后在［数值输入区］中输入“[4000,4000,0]”，按回车键，如图2所示。

       Note
       使用SketchUp软件在［数值输入区］中输入数值的方式与其他软件的常规操作略有不同。常规输入数值的方式是在［数值输入区］中单击鼠标，然后输入数值，而在SketchUp软件中输入数值时，不需要单击鼠标，直接输入相应数值即可。

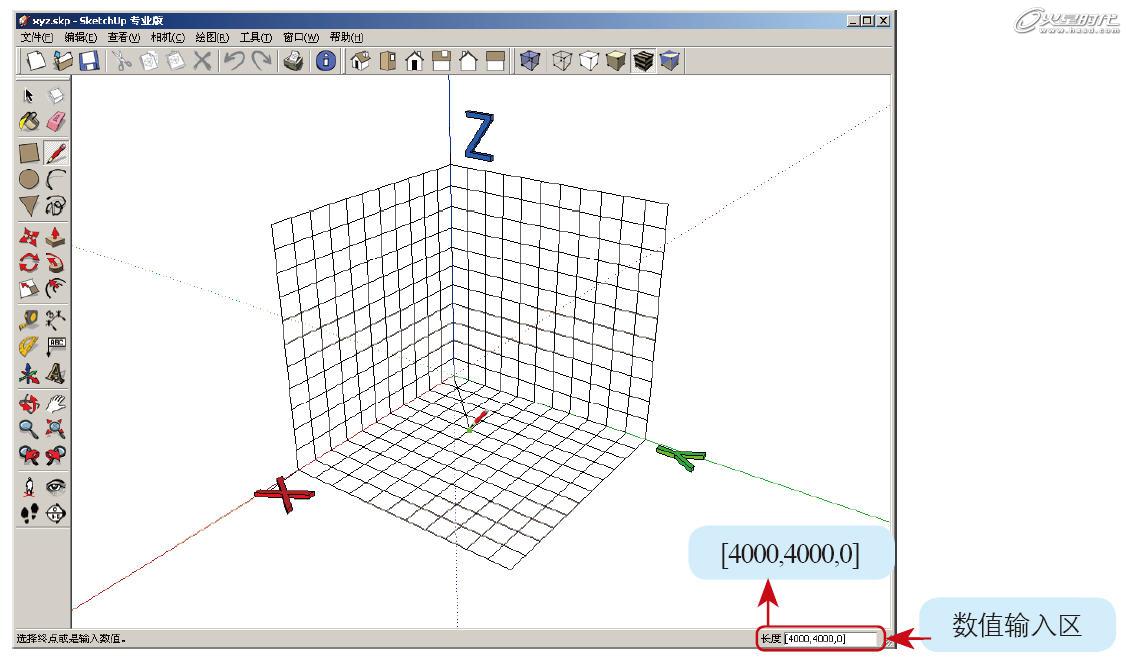

图2 输入坐标1

        观察图2，线的第二点确定在了坐标点［4000，4000，0］的位置。绝对坐标是指以坐标原点为基准，将当前物体置于坐标[X，Y，Z]的位置。在将线的第二点位置确定下来后，接着再输入数值确定第三点的位置，在［数值输入区］中输入“<3000,－1000,1000>”，按回车键，如图3所示。

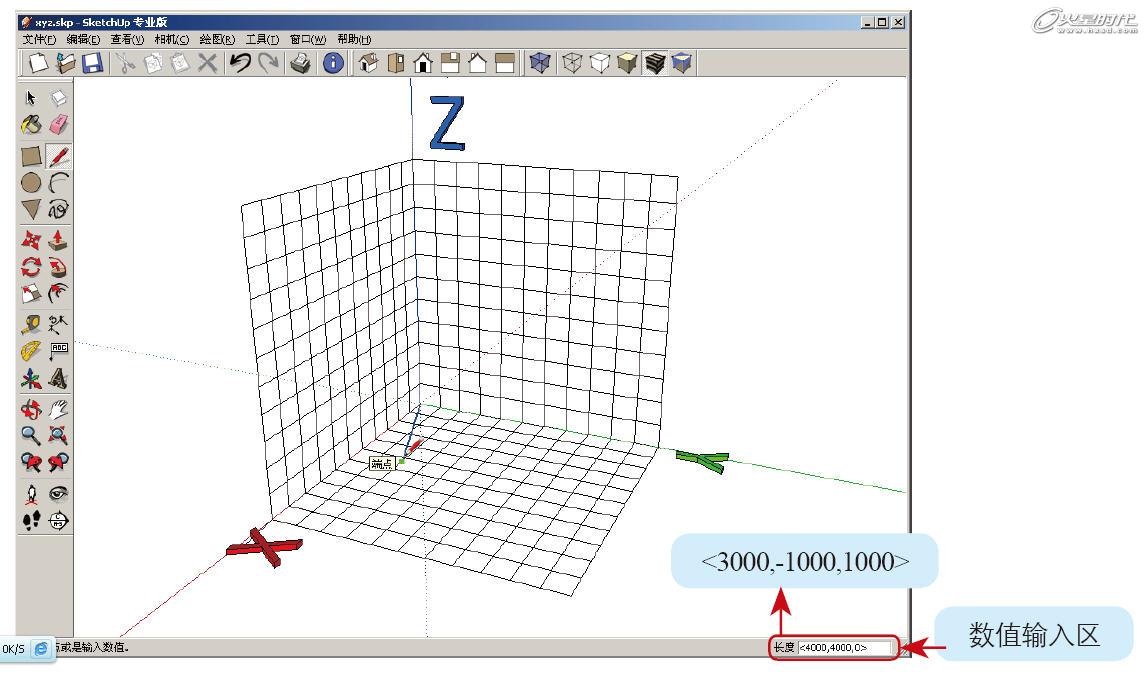

 图3 输入坐标2
