SketchUp教程：坐标系统及绘图工具（3）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       观察图3，线第三点的位置确定在了坐标点［7000，3000，1000］的位置。相对坐标是指以当前物体位置为基准，按照输入的坐标<X，Y，Z>中的值产生偏移。如本例中，第二点的位置为［4000，4000，0］，而确定第三点位置时输入的是<3000,－1000,1000>，即第三点的位置为在［4000，4000，0］的基础上在x、y、z轴上分别再偏移3000、－1000、1000的距离，最终位置为［7000，3000，1000］。

       Note
       在SketchUp中输入数值的时候，需要将系统输入法切换为英文状态，以确保输入的数值和标点符号为英文字符。
       2.设置坐标轴
       在建模过程中，根据实际操作的需要可能会修改坐标轴的位置，可以通过［坐标轴］工具来重新设置坐标轴的位置。

       在大工具栏中选择［坐标轴］工具，在绘图区中单击确定坐标轴原点的位置，然后拖动鼠标找到合适的x轴位置后单击鼠标，确定x轴位置，接着确定y轴的位置，这样就将新的坐标设置完
成了，如图4所示。

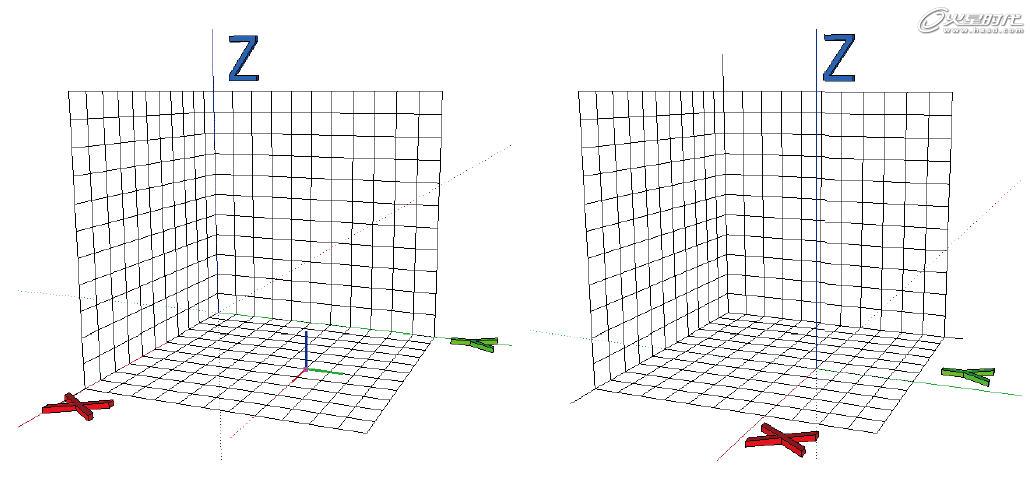

图4 重新设置坐标轴1

       观察图4，坐标轴经过重新设置后设置在了一个新的位置。在实际建模过程中，也可以根据模型面的需要来重设坐标轴。如在建模过程中，需要在斜面绘制线段，为了方便线段的绘制，可以将坐标轴统一到斜面上。选择斜面，右击鼠标，在弹出的菜单中选择［对齐到轴线］命令，如图5所示。

图5 重新设置坐标轴2

如果需要还原为默认的坐标轴，可以在坐标轴处右击鼠标，在弹出的菜单中选择［重设］命令即可。
       3.坐标轴的实际应用

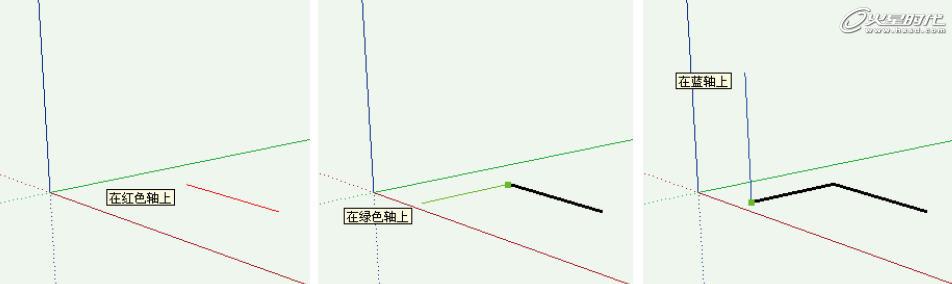

       在SketchUp实际建模过程中，坐标轴为建模提供了有利的参考。如在绘制线条的过程中，如果线条以红色显示，意味着绘制的线条是与红色的x轴平行的，绘制时出现绿色和蓝色线条同样也说明这时绘制的线条是与y轴和z轴平行的，如图6所示。

图6 平行于坐标轴的线
