SketchUp教程：坐标系统及绘图工具（4）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       使用该功能能够轻松地绘制出垂直或平行于地面的线，使建模方便快捷。SketchUp除了可以自动识别线段平行的坐标轴外，还可以对坐标轴进行锁定，并捕捉需要的点。绘制线条时，如果线段出现了红、绿、蓝中的任何一种颜色，说明这时的线条是平行于坐标轴的，与此同时如果按住Shift键，绘制的线条会成为粗实线，这时无论如何拖动鼠标，绘制的线条只能在锁定的轴向上延伸，可以捕捉需要的点，将线段绘制出来，如图6所示。

       上文介绍的两个坐标轴的实际应用，在建模中经常使用，需要理解并掌握这两种坐标轴的使用方法。
       二.基础绘图工具
       本部分将学习SketchUp中常用的基础工具，这些工具虽然是最基础的绘图工具，但是复杂的室内模型就是使用这些工具创建出来的。
       基础绘图工具的选择方式有3种，最常用的两种方式是使用快捷键和直接在大工具栏中选择，另外还可以在菜单［绘图］工具中进行选择。其中使用快捷键选择工具的方法是效率最高的方式，适合在实际建模时使用。
       1.直线绘制工具
       单击大工具栏上的［线］按钮（或按快捷键L），选择［线］工具。
       1>绘制长度精确的线段
       使用［线］工具在空间中绘制线的时候，可以利用［数值输入区］来绘制长度精确的线段。
       使用［线］工具在视图中单击鼠标，确定线段开始的位置，线段结束的位置可以通过数值输入来确定。如需要绘制一个长度为5000的线段，在视图中单击鼠标确定线段的开始位置后，在
［数值输入区］中输入5000，按回车键，即可完成长度为5000的线段的绘制。
       用［线］工具绘制完一条线段后，将会从当前线段的终点连接出延长线来，继续绘制下一条线段，如果不需要绘制下一条线段，按Esc键即可退出当前线段的绘制。
       2>绘制平行的线段
       在讲解坐标系统相关知识，介绍绘制线条时，线条是平行于坐标轴的判定方法。想要绘制这种线段的平行线非常简单，只需要绘制出与该线段平行轴向相同的线段即可，如图7所示。

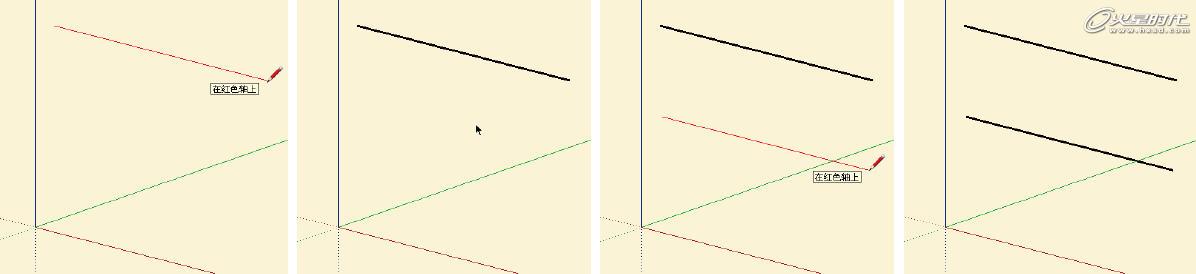

图7 绘制平行于轴向线段的平行线

        图7所示，绘制的第一条线段为红色平行于x轴的线段，绘制的第二条线段要平行于第一条线段，只需要使第二条线段也平行于x轴即可。
       如果绘制的线段为黑色，则说明当前绘制的线段不平行于任何一个坐标轴，这时想要绘制与这条线段的平行线也非常简单，只需要绘制出呈紫色的线段即可，如图8所示。

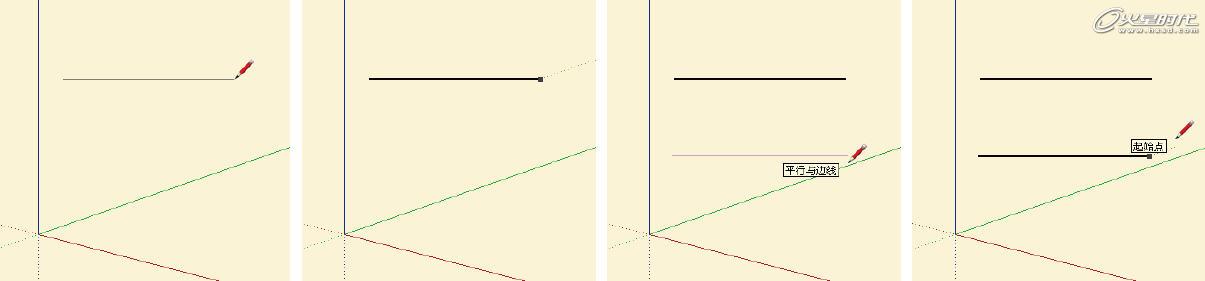

图8 绘制不平行于轴向线段的平行线
