SketchUp教程：坐标系统及绘图工具（5）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       使用［线］工具除了可以绘制直线外，也经常使用［线］工具绘制面。
       3>绘制平行面
       SketchUp可以轻松捕捉各种需要的平行和垂直线段，在创建平行面时就可以领会到SketchUp功能的强大。
       首先使用［矩形］工具创建一个平面，接下来使用［线］工具将与该平面平行的面创建出来，如图9所示。

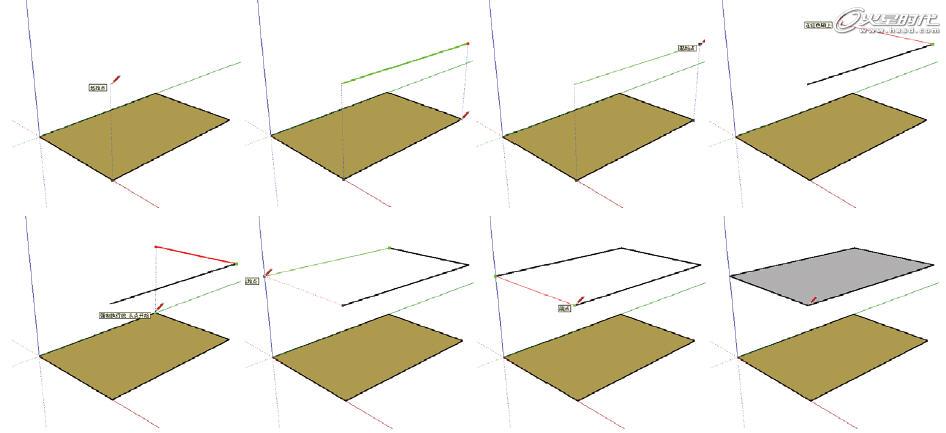

图9 绘制平行面

使用［线］工具沿着平面的一个顶点向上移动鼠标时会出现一条蓝色虚线，这条虚线就是垂直于平面的垂线，在合适的位置单击鼠标确定将要绘制的平面的位置，然后利用轴向捕捉功能将整个平面绘制完成。
       4>等分线段
       等分线段操作是室内建模中比较常用的一种操作，尤其是在窗框、玻璃等需要进行等分的模型制作中经常用到。
       下面以对一个平面进行等分为例，来学习等分操作的应用。
       首先使用［矩形］工具创建一个平面，然后对该平面进行等分。在SketchUp中可以自动捕捉模型边线的端点、中点和边线上的点，如图10所示。

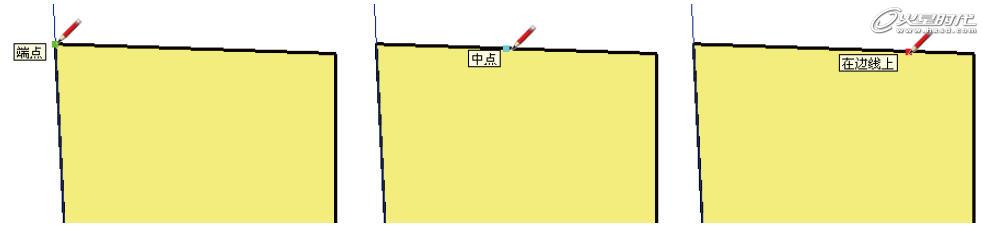

图10 SketchUp捕捉的点
