       自动捕捉到的端点以绿色的点显示，中点以青色的点显示，边线上的点则以红色的点显示。
       01 通过自动捕捉的中点，可以将线段等分为两个部分，如图11所示。

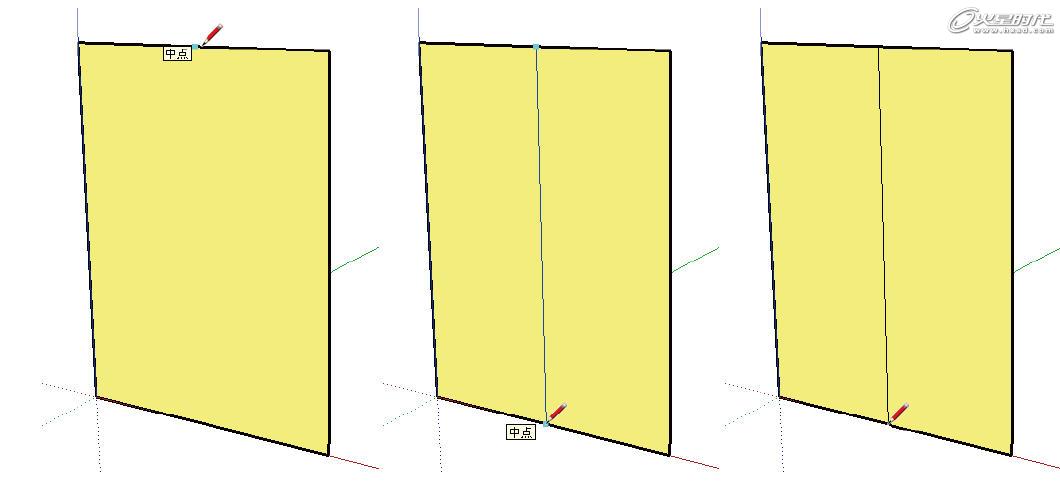

图11 绘制中线

       观察图11，通过自动捕捉的中点，将平面的中线绘制出来。
       在实际制作中除了需要等分中线外，还需要制作三等分、四等分甚至更多等分的线段，那么这类等分线段应该如何绘制呢？
       接着前面的例子，下面将平面横向分为三等分。
       使用［选择］工具，选择需要等分的边，右击鼠标，在弹出的菜单中选择［等分］命令，这时在边上会出现一些红色的点，上下滑动鼠标，发现这些红色的点的个数发生了变化，如图
12所示。

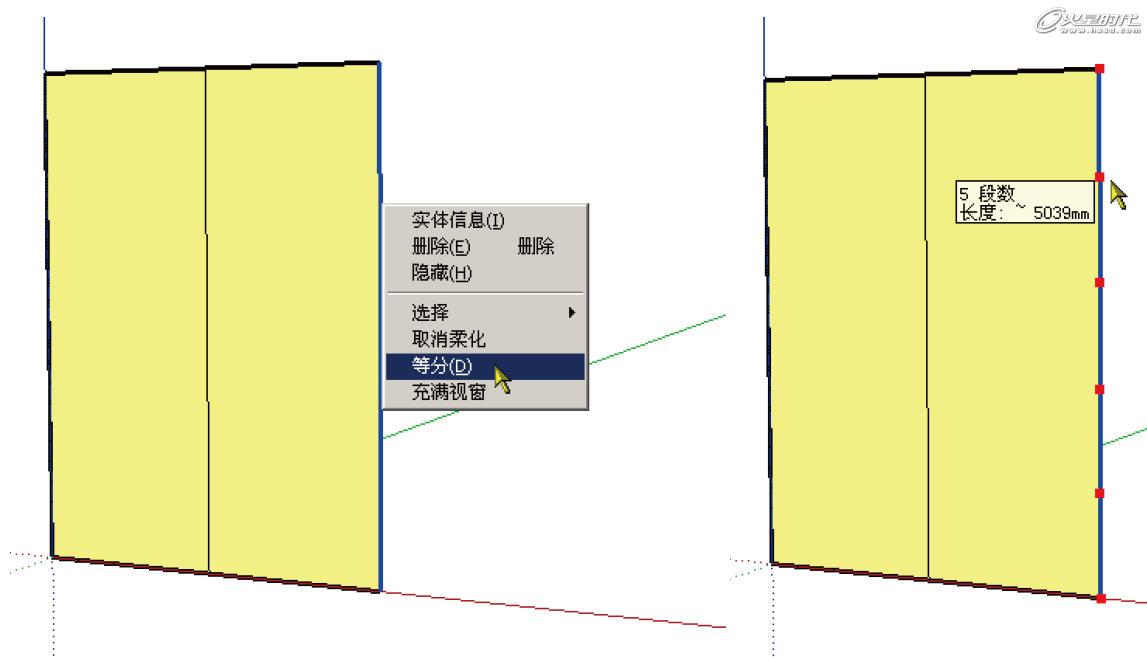

图 12 等分边
