SketchUp教程：坐标系统及绘图工具（7）

来源：火星时代 作者：未知 发布时间：2011-10-21 08:28:55 网友评论 0 条

       02 本例需要将平面横向分为3等分，选择需要等分的边，右击鼠标，在弹出的菜单中选择［等分］命令，输入3，按回车键，即可自动生成将平面三等分的点。

       Note

       在菜单中选择［等分］命令后，边上出现的红色的点即为等分点，滑动鼠标可以调节等分点的个数，确定等分点个数后，单击鼠标即可在边上生成等分点。除了滑动鼠标调节等分点数量外，也可以通过在［数值输入区］中输入数值来确定等分的数量。
       生成等分点后发现目前的平面与等分之前没有区别，观察不到等分点的状态。这时使用［线］工具就可以观察到等分点的状态，如图13所示。

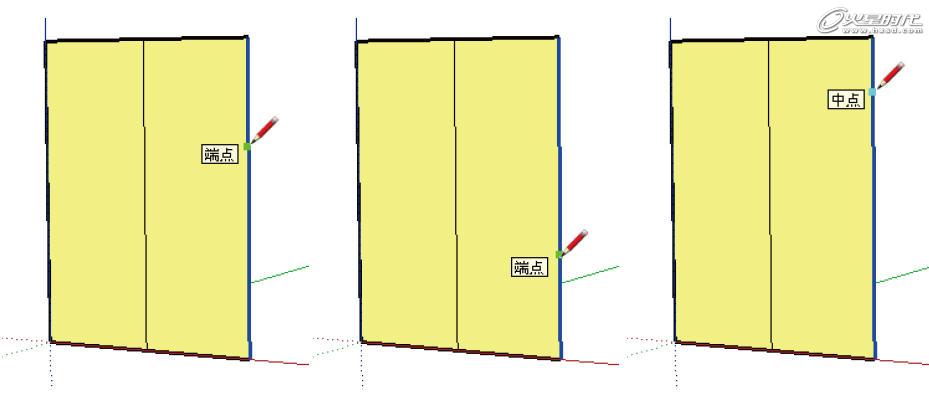

图13 等分点与中点

观察图13，使用［线］工具在刚才等分过的线段上移动时，会自动识别出三等分点，即图13中出现的两个绿色端点，并且还可以识别出每个等分线段的中点。
       在将线段等分后，就可以利用等分点把平面横向等分为3个部分。
       03 使用［线］工具在刚才等分的线段上识别到第一个等分的端点，单击鼠标确定该端点为线段的起点，继续绘制线段，确保线段为红色（红色线段平行于x轴），在中线上单击鼠标确定
线段的终点，接着将另一半的线段也绘制出来，如图14所示。

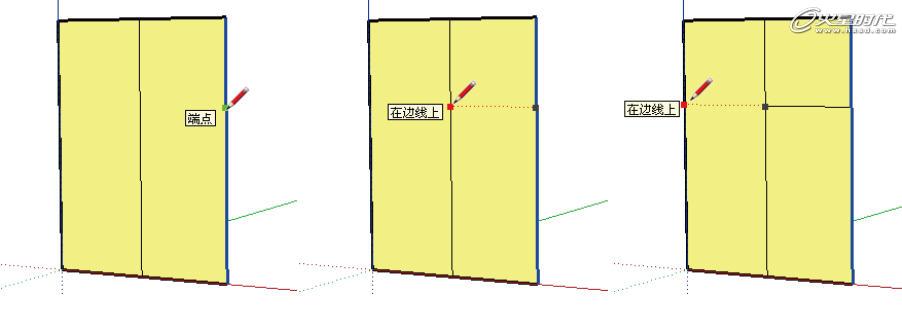

图14 通过中线绘制等分线段
