MAYA灯光教程：模拟光线追踪阴影的制作方法（3）

来源：火星时代 作者：未知 发布时间：2011-11-05 08:46:51 网友评论 0 条

第三步

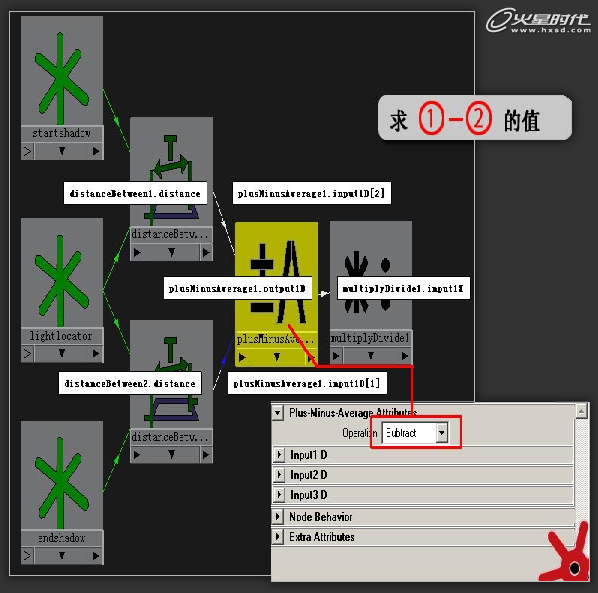

继续创建PlusMinusAverage和MultiplyDivide两个节点，利用PlusMinusAverage求上图中1和2的差值。而MultiplyDivide节点则输出数值提供给下一步的计算，连接方法如下图所示，PlusMinusAverage的计算方式选择为Subtract减法计算。 这样我们可以计算出两个距离差值。MultiplyDivide节点是为后面的计算作准备。（图04）





图04



第四步

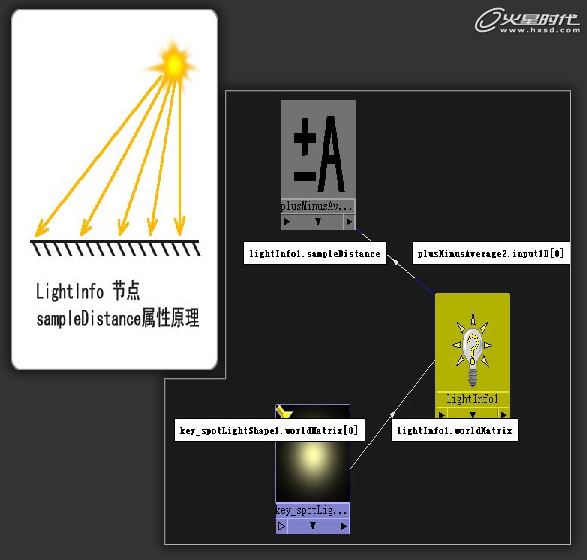

下面我们创建一个LightInfo节点，链接方式如图所示，通过这个节点的SampleDistance属性我们可以得到主灯到被作用物体的采样距离，这个值是一个随着物体位置上采样点不同而变化的值，同时再链接一个PlusMinusAverage节点，为后面的计算做准备。（图05）





图05

第五步

把这两部分节点群链接如下图所示。MultiplyDivide节点设置为Divide除法计算。这样我们可以把Lightlocator到Endshadow和到Startshadow的距离差值，通过SampleDistance得到的灯光采样距离进行计算，由于SampleDistance是一个变量，所以这个比值也是一个变化的数值。（图06）
