3ds Max建模教程：特种消防车设计流程解析

导言：
在涉及工业设计主题的概念设定上，一些朋友觉得有些难把握，所以我想写篇文章来分享我在这方面的经验。在接手任何概念设定任务时，你首先应当想想设计主题，并做一些诸如搜集参考资料的基本研究。你可以在纸上画些草图或者写下你的想法。但是，在视觉形象背后能有些实质性的东西才是设定能吸人眼球的关键。



幸运的是，大多数概念设定并不要求达到现实中工业设计那种级别的深度，你不必太过考虑它在现实世界中是怎么运作的，或者它是怎么制造的，它的健康和安全问题，用户如何操作（或者误操作）它。但是，如果设定时能多些理性思考，你的东西就总能够被更好地解读。



收集参考资料很重要，在网络的帮助下你能很快就搞到一大把的图像参考。参考资料能让你在设计之初就可以跨前一大步。或许之前你没有设计过消防车，但是只要花上几分钟你就可以从那些从事这方面工作和研究的人那里搜集到大量信息。从这些个知识库里获取所需信息能帮助你作出更可信的设定。当然，你只可以拿这些背景资料激发灵感，切不可抄袭！



好了，闲话少说，下面开始我的特种消防车的设计！



有时你工作的时候尚有详细的提要作参考，但绝大多数时候给你的只是很短的摘要。此时，你最好自己把摘要作详细点来确定设计方向。假如这是个实际项目，那么在你进入到下一步前，确保所有人都赞同这个方向很关键。下面是我这次IDW 43期（译者注：IDW是CA论坛里的一项定期小比赛，主要是做涉及工业设计的概念设定，全称为industrial design weekly。其他还有诸如角色、场景等的定期比赛）特种消防车设定的额外概要。



我想做一个出现在不久的未来的消防车，用于对抗油田火灾以及其他所有的工业性火灾，这些地方条件极端危险，所以它需要比用于对付住宅火灾的普通消费车更为坚固耐用。当我搜索相关图片参考时我的脑中立马有了个好想法。机场用消防车看上去的确相当酷而且更具未来感，这可能对我所要设计的消防车的外观有所启迪。但当查阅油田火灾资料时出现了一些用于特定环境的推土机，我也扫了一眼。我脑中已经把这二者的美感结合起来作为我的设计出发点了！（图01）



图01



由于大量的燃料供应，油田大火比普通火灾更难扑灭。那些经过特殊训练的消防员常被雇来对付油田火灾。有几项技术专门用来对付油井大火，这些技术根据资源可利用和火灾本身的特性又各具不同，它们包括：



1、大量喷水
2、把一个插入台柱中的金属包壳（译者注：太专业了，不知道具体是什么东西？）升到油井上方30到40英尺（约合9到12米）的地方（这样就把火焰抬离地面）。然后液氮和水在底部被强制输入来减少氧气供应，火便扑灭了。
3、钻开减压井导出石油从而使火势变小（这样用水灭火也更容易）。
4、使用喷气引擎把高压水和空气导到油井上方。
5、用炸药“切断”大火（译者注：指消耗周围氧气使大火得不到氧供应，还有种说法是把油气混合物从火焰中炸离）。
6、干化学灭火剂（主要是紫钾）可用于小型油井火灾，比如炼油厂的。一种叫"Athey wagons"的特种车辆以及一种典型的覆有保护性波纹钢板的推土机也通常应用于此类情况。



我们来快速思考一下，我的工业消防车必须坚固，能横跨各种地形，它必须要有个气密的乘载室抵御有毒环境，还要能够粉碎并移开建筑构件来开辟通向火点的道路。它需要一个液压臂来安放炸药以及移动旁边的东西，还要有多个能存放不同灭火化合物的储槽。



初期草图
有这么多想法围绕，是时候画些草图把它们表现出来了。这个阶段最重要的是想法，渲染效果倒不是必须的。当然，除非你要把这些上交给你的经理部门，这样你就得要放慢进程，多画些漂亮的图。

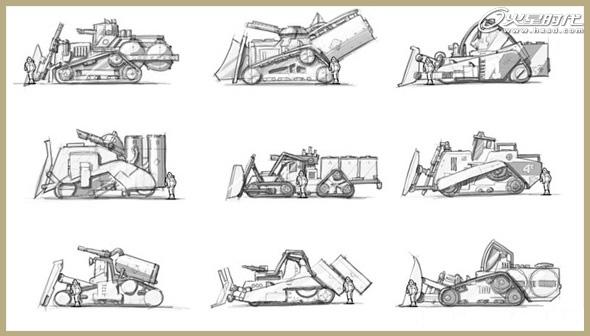

我的起始草图。假如这是个实际项目，你可能要花一天时间在草图上，还得弄出30到40像这样的大致概念图。有一点很重要，就是不要在某个单独的设定上纠缠不清，即便它现在看上去不顺眼，要快速完成然后画下一个。这一阶段量多很重要。



就我下面这些概念而言，有些看着科技含量不高，有些像带了些齿片儿在上面的普通推土机，还有些很像坦克。作为这个项目的AD（经某同学提醒，应该是艺术总监Art Director）我喜欢右上的那个概念。它看上去有美感而且有些“胖乎乎”，它有一些具未来感的元素，比如把笨重的水枪换成了小点的旋转喷嘴。（图02）



图02

设计图
现在我们有个了满意的基本概念，下一步就是细化概念然后画一张设计图，你要让一个在视觉领域没怎么受过教育的观众也能看懂这张图。设计图基本上就是所挑选的拇指草图的优化版本，它以插图形式阐明概念，让设计能够通过然后进入下一阶段。这张设计图最多花了2到4个小时，它不是最终效果所以质量上不必做到最佳。黑色线框加上简单的光影就挺不错的。
