Illustrator教程：绘制透视图的绝佳方法

 导言：

在这篇教程中，我会教你使用Illustrator绘制透视图的绝佳方法，我们会先说一些透视图的理论知识，然后再来说说单点透视图，2点透视图，3点透视图的实例。



绘制透视图主要有2个方法。一种是使用消失点（灭点）和视平线构建对象的不需要测量的绘图方法，另一种是比较精确的数学运算方法。选择最佳的绘图方法——无需测量的方法，这是本文的重点。这个方法的主要特点是它有很强的灵活性。你可以使用它快速地绘制一个作品，或者你可以使用它绘制线稿。不过你要记住，如果你的成品图需要非常精确的测量的话，那么这个方法就不是最佳的选择。比如：绘制工程图纸或者蓝图。



本教程，我不会去讨论那些精确的、使用数学运算的方法，所有的这些方法中，重点都是集中于视平线的法则。好了，让我们使用Illustrator来深入了解使用无需测量的方法吧。



绘制一个透视图是很简单的（建立视平线）



步骤1

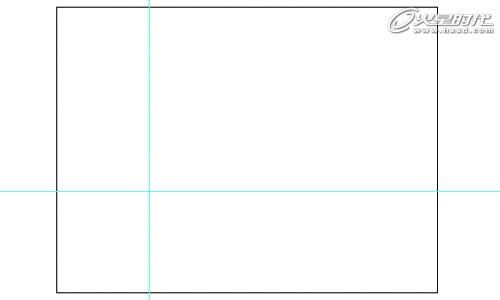

从标尺的顶部往下拖拽出一根标尺线，把它做为视平线。如果你没有显示标尺的话，可以使用Ctrl+R或者执行“视图”菜单->显示标尺。然后从标尺的左边拖拽出标尺线，以标记灭点。（图01）



图01



步骤2

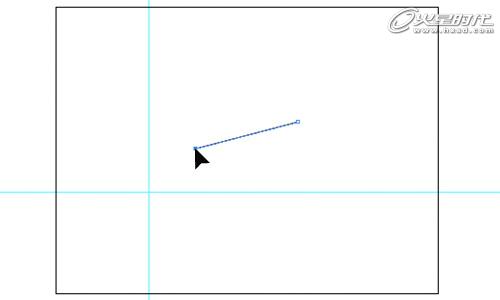

在画板的任一位置绘制2锚点的线条（直线），然后，使用白箭头（直接选择工具），选中直线的一个控制点（锚点），把它拖拉到水平和垂直标尺线的交叉点。当你点到交叉点的时候，箭头标识将会发生改变。现在你就有了灭线了。（图02、03）



图02
