Illustrator教程：绘制透视图的绝佳方法（2）

来源：火星时代 作者：未知 发布时间：2011-11-14 08:26:29 网友评论 0 条

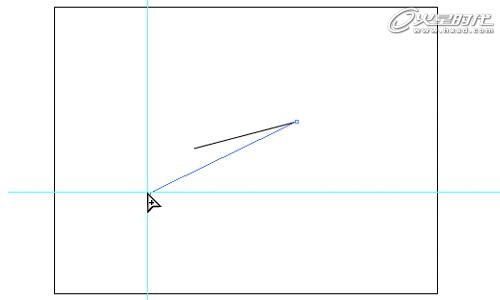

图03



步骤3

现在使用同样的方法，绘制其它的灭线（VP）。完成后，取名为“视平线”，并且创建一个新的图层。

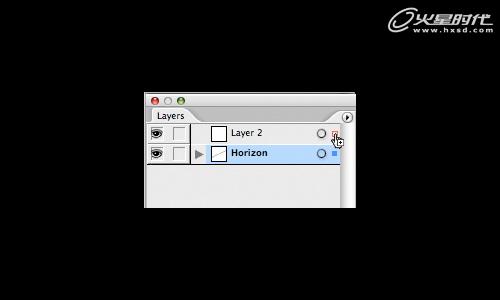

选择“视平线”图层上的所有线条，然后在该图层上点击彩色的框框，并且把它拖拽到新的图层上。但在你执行之前，按住Alt键。这将把所选项目复制拖拽到新的图层上，并且在同一位置上（和原图层的位置相同）。锁定“视平线”图层，然后继续绘制。（图04）



图04

绘制单点透视图



步骤1

绘制视平线，并且在这根线条上选择一个点，把它做为中心的焦点，这将做为你的灭点。



步骤2

这一步，你先要确定你的对象出现在画面的哪一个位置。如果你把对象放在视平线的上面，那么你就是仰望它的；如果是在视平线的下面，那么你就是俯瞰它的。继续绘制，放置你的对象。

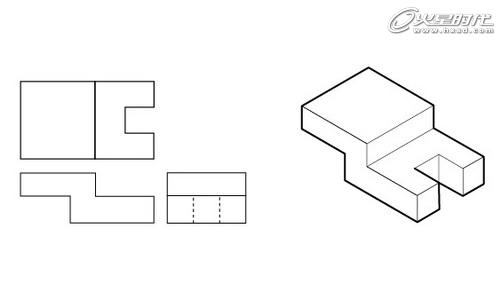

下图是我要绘制的对象。左边的3个图是对象的基本图形，它们分别表示对象的顶部、侧面和前面的视图。右图是对象的等角视图。这只是一个参考。（图05）



图05
