ZBrush教程：镂空效果制作

导言
本教程是通过ZBrush的遮罩功能来实现如图1所示的效果。通过整个制作过程，加深对ZBrush遮罩功能和ZBrush新功能的理解和运用。学习在制作中的一些技巧。

教程思路
1.思路分析和准备
2.制作过程和技巧
3.应用和思路拓展

图1

一.思路分析和准备
先观察图1模型，模型外形是有规律的镂空效果。制作如此复杂的模型，不是传统方法所能胜任的。假如我们通过遮罩将一个球体需要镂空的地方去掉，再为其增加厚度，球体就可以变成复杂的镂空球体。而ZBrush的自定义遮罩形状和ZBrush新加的功能Subtool中的Extract功能制作有厚度的镂空球体为此方法提供了实际操作的可能。

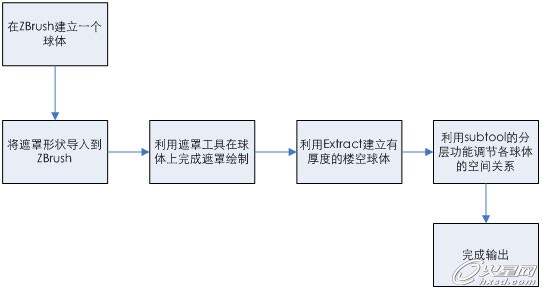

总结简单思路如下（图2）：

图2
 二.制作过程和技巧
1.ZBrush中的标准几何体是参数化物体，而参数化物体是不能用Subtool下的Extract命令的，所以要先将参数化物体进行转换。
选择Tool>Sphere3D, 在ZBrush中建立一个球体。点击Tool>Make Polymesh3D将参数化球体转化为Polymesh球体以便进行Extract命令。如图3所示。

图3-1


图3-2


图3-3



为做出更多细节，增大球体的细分。

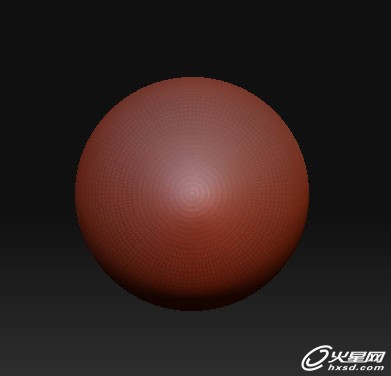

 点击Tool>Geometry>Divide将球体增加到第四级细分（此步骤按读者电脑配置而定，越高越好）。如图4所示。



图4

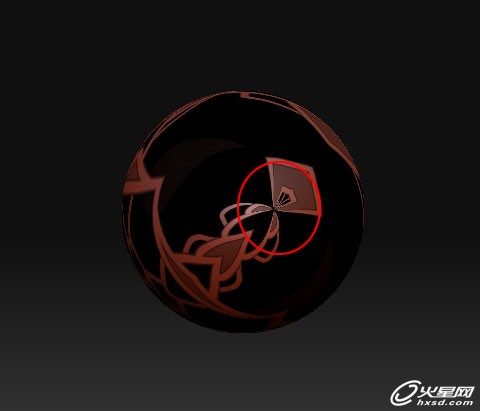

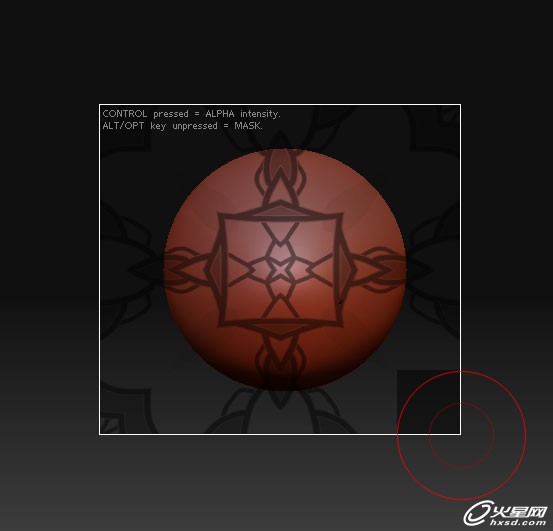

 2.假如确定了遮罩形状，用按住Ctrl键拖动的方法建立遮罩，遮罩在球体上的分布不能达到我们的需要，因为遮罩不能精确的定位。如图5所示。


图5



 而贴图因为有UV分布的关系可以在模型上精确的分布，我们能否利用贴图的精确定位的能力来决定遮罩的分布呢，答案是肯定的。在Tool>Masking下的Mask By Intensity命令可以按照贴图灰度的强度控制遮罩的分布。

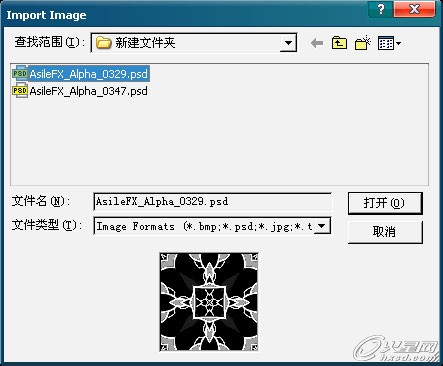

 点击Texture>Import或点击如图位置将素材图片AsileFX_Alpha_0329导入。如图6所示。



图6-1


图6-2



 旋转视图观察发现贴图的分布并不想我们想象中的完美，两边更有极点，如图7，这是UV的分布问题，只要调整UV的分布即可。



图7

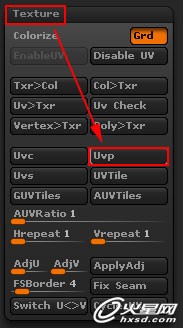

 点击Tool> Geometry>Lower Res降低球体细分至第一级，选择Tool>Texture>Uvp将球体的UV分布调节成展平式分布，使贴图的分布达到较为满意的效果。如图8所示。

图8-1


图8-2

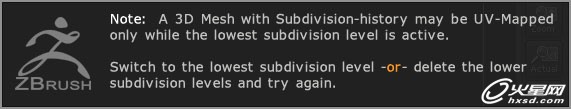

 注：1.只有在最低细分下才可以调节UV的分布方式，否则将会有如下提示。

图9

 2.Tool>Texture下有几种UV的分布方式，计算模式各有优缺点，选择时按情况而定。
 返回球体第四级细分，点Tool>Masking>Mask By Intensity选项，使遮罩按照贴图的灰度分布。

图10

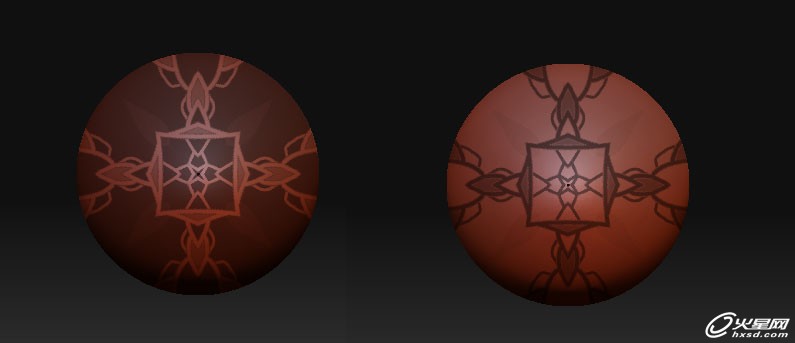

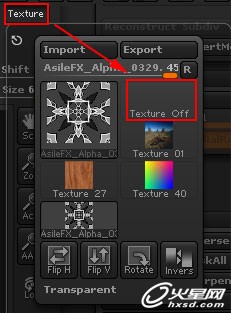

 在Texture菜单下选择Texture off,或者在如图所示位置选择，去掉贴图，发现遮罩遮住贴图的黑色部分与我们需要的相反，按住Ctrl键左键单击视图使遮罩反向，达到我们要求的遮罩。如图11所示。

图11-1


图11-2


图11-3



 3.接下来就可以利用Extract命令产生新的镂空物体。

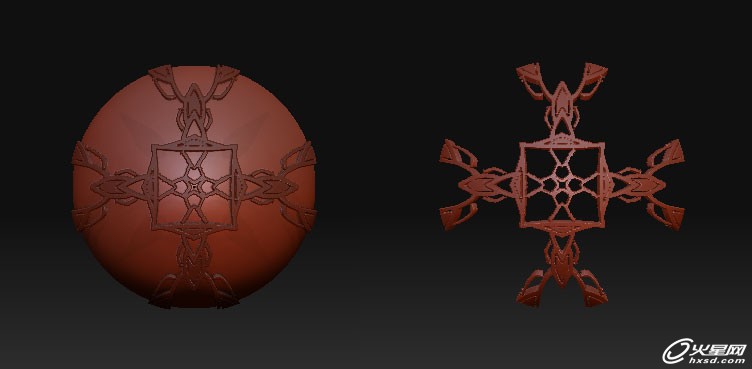

 单击Tool>Subtool>Extract，按照球体的遮罩产生带有一定厚度的新物体，并在Subtool里产生新的一层，如图12所示。



图12-1

图12-2



 关闭球体的显示，就可以看到球体的镂空效果了。
 4.镂空球体的边缘不是很圆滑，这是因为贴图的质量和球体的细分不足，只要进行一下平滑，即可达到我们想要的效果，如图13。



图13

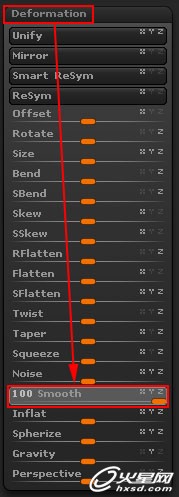

选择Tool>Deformation>Smooth，选择XYZ将其值调至100。如图14所示。

图14

 注：镂空球体平滑次数可视情况而定，制作出的边缘平滑度也和细分有关，细分越高初始的边缘也越光滑。
 5.使用同样的方法利用图AsileFX_Alpha_0347再建立另一个不同花纹的镂空球体。如图15所示。

图15

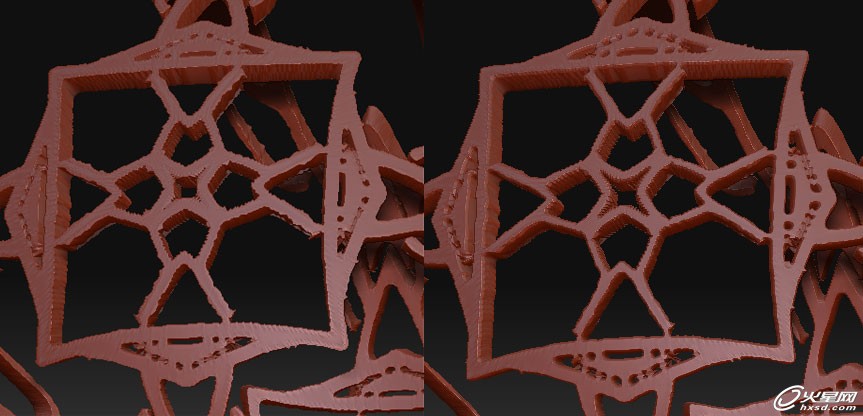

只关闭球体显示后发现两个镂空球体一样的，如图16，不符合我们的要求。我们可以利用Deformation调整两个镂空球体的空间关系来达到我们所要求的效果。

图16选择第二次建立的镂空球体层（选择那一层楼空球体操作可按照个人喜好），选择Tool>Deformation>Size，选择XYZ将其值调至-20。两个楼空球体变得一大一小。
 观察发现因为贴图在球体中间难免有拉伸，造成镂空效果在中间比较简单，为保证其艺术效果，可以将镂空球体稍微建议旋转加以旋转，使整体复杂感增强。
 选择第二次建立的镂空球体层（选择那一层楼空球体操作可按照个人喜好），选择Tool>Deformation>Rotate，选择XY将其值调至90。如图17。

图17-1



图17-2



 注：Deformation下的XYZ是所选命令可影响的轴向，在调节平滑和大小的时侯，打开三个轴向是因为要效果要对整体进行，而旋转时，只要在一个平面进行，所以只要选择XY即可。

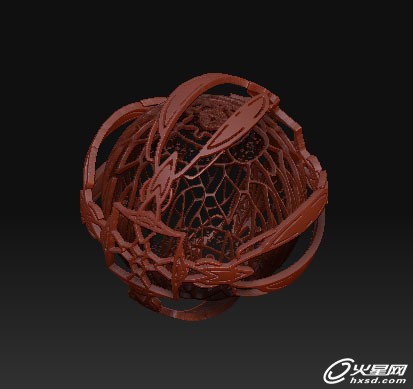

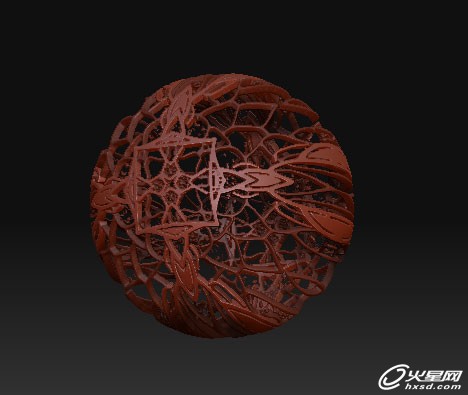

至此模型制作完成。如图18所示。



图18



 三.应用和思路拓展

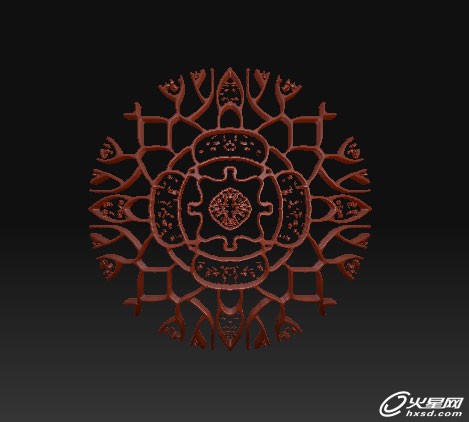

 因为遮罩是可以绘制的，变化非常的多，甚至可以将贴图的形状转变为遮罩，所以镂空效果可以达到的艺术效果也多种多样，如图19所示。



图19



 在制作过程中，要得到完美的作品，就应该让技术和艺术完美结合。
