3ds MAX实例:电视机的制作

【实例说明】

在这个例子中，先创建倒角盒子，然后经过网格编辑制作成电视机，实例效果如图1-201所示。

图1-201 电视机

【设计要点】

该实例中的电视机是通过创建倒角盒子，然后通过网格编辑制作成的。制作中的要点是如何对倒角盒子进行网格编辑以及贴图赋予。

【步骤】

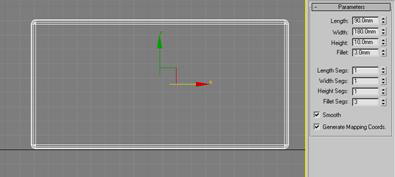

(1) 启动3ds max 6，进入(创建)面板下部的(几何体)面板，单击Standard Primitives，在弹出的下拉列表中选择Extended Primitives(扩展几何体)，并单击(倒角盒子)按钮，在Front(前)视图中建立一个倒角盒子，如图1-202所示。

图1-202 建立一个倒角盒子

(2) 在任意视图中右击倒角盒子，在弹出的快捷菜单中选择Convert to(转换到)→Convert to Editable Mesh(转换到可编辑网格)，修改面板下部出现Editable Mesh(可编辑网格)参数面板。在其中的Selection(选择)卷展栏中单击(面)按钮，在视图中选择如图1-203所示的面。

图1-203 选择的面

(3) 在Edit Geometry(编辑几何体)卷展栏中单击(拉伸)按钮，将选择的面拉伸出一些，然后将其编辑为如图1-204所示的形状。

图1-204 编辑选择的面

(4) 选择如图1-205所示的面。

图1-205 选择的面

(5) 在Edit Geometry(编辑几何体)卷展栏中单击(拉伸)按钮，将选择的面拉伸出一些，然后将其编辑为如图1-206所示的形状。

图1-206 编辑选择的面

(6) 下面为电视机的面分配ID号。首先选择如图1-207所示的面。

图1-207 选择面

(7) 这个选择的面作为电视屏幕，在修改面板下的Surface Properties(表面属性)卷展栏中将选择面的ID号设定为2，如图1-208所示。

图1-208 将选择面的ID号设定为2
