3ds MAX实例:木通的制作

【实例说明】

在这个例子中，先创建盒子，然后经过复制制作成木桶，实例效果如图1-179所示。

图1-179 木桶

【设计要点】

该实例中的木桶是通过创建盒子，然后再改变轴心并复制制作成的。制作的要点是如何对盒子改变轴心和复制。

【步骤】

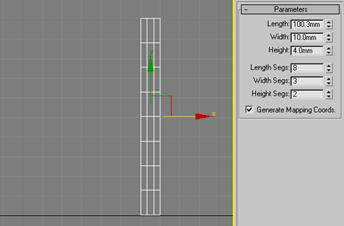

(1) 启动3ds max 6，进入(创建)面板下部的(几何体)面板，单击(盒子)按钮，在Front(前)视图中创建一个盒子，如图1-180所示。

图1-180 建立一个盒子

(2) 在盒子为选择状态时，进入(层级)面板，单击(仅影响轴心)按钮，在Top(顶)视图中将盒子的轴心调整为如图1-181所示。

图1-181 调整盒子轴心

(3) 选择旋转工具，在Top(顶)视图中将盒子旋转一些，弹出Clone Options(复制选项)对话框，调整对话框如图1-182所示。

图1-182 调整Clone Options对话框参数

(4) 单击Clone Options(复制选项)对话框中的OK按钮，盒子被复制了32个，如图1-183所示。

图1-183 盒子被复制了32个

(5) 下面来制作木桶的底和水面。进入(创建)面板下部的(几何体)面板，单击(圆柱)按钮，在Top(顶)视图中创建一个圆柱，如图1-184所示。

图1-184 建立一个圆柱

(6) 将这个圆柱复制一个，两个圆柱分别放置在如图1-185所示的位置。

图1-185 制作两个圆柱
