3ds MAX实例:电源开关的制作

【实例说明】

在这个例子中，先创建倒角盒子，然后经过网格编辑制作成电源开关，实例效果如图1-139所示。

图1-139 电源开关

【设计要点】

该电源开关是通过创建倒角盒子，然后再用网格编辑制作成的。制作中的要点是如何对倒角盒子进行网格编辑。

【步骤】

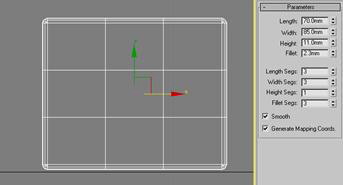

(1) 首先来制作开关盒。启动3ds max 6，进入(创建)面板的(几何体)面板，单击Standard primitives，在弹出的下拉列表中选择Extended Primtives(扩展几何体)，在其下单击(倒角盒子)按钮，在Front(前)视图中建立一个倒角盒子，如图1-140所示。

图1-140 创建一个倒角盒子

(2) 在任意视图中右击倒角盒子，在弹出的快捷菜单中选择Convert to(转换到)→Convert to Editable Mesh(转换到可编辑网格)。修改面板下部出现Editable Mesh(可编辑网格)参数面板。在其中的Selection(选择)卷展栏中单击(点)按钮，在视图中将倒角盒子调整成如图1-141所示的形状。

图1-141 调整倒角盒子点

(3) 然后在Selection(选择)卷展栏中单击(面)按钮，将倒角盒子调整成如图1-142所示的形状。

图1-142 调整倒角盒子的面
