3ds MAX实例:电源插头的制作

【实例说明】

在这个例子中，先创建盒子，然后经过网格编辑制作成电源插头，实例效果如图1-128所示。

图1-128 电源插头

【设计要点】

该实例中的电源插头是通过创建盒子，然后再用网格编辑制作成的。制作中的要点是如何对盒子进行网格编辑。

【步骤】

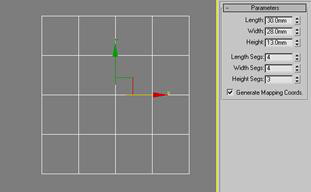

(1) 启动3ds max 6，在(创建)面板的(几何体)面板下单击(盒子)按钮，在Front(前)视图中创建一个盒子，如图1-129所示。

图1-129 创建一个盒子

(2) 在任意视图中右击盒子，在弹出的快捷菜单中选择Convert to(转换到)→Convert to Editable Mesh(转换到可编辑网格)。修改面板下部出现Editable Mesh(可编辑网格)参数面板。在其中的Selection(选择)卷展栏中单击(点)按钮，在视图中将盒子调整成如图1-130所示的形状。

图1-130 调整盒子点

(3) 现在插头看上去不光滑，要为其加上一个网格光滑修改器。在修改面板中单击，在弹出的下拉列表中选择Meshsmooth(网格光滑)修改器，将Iterations(重复数)调整为2。加入网格光滑修改器后的效果如图1-131所示。

图1-131 为插头加上网格光滑修改器

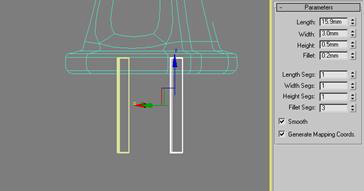

(4) 下面来制作簧片。进入(创建)面板下部的(标准几何体)面板，单击Standard Primitives，在弹出的下拉列表中选择Extended Primitives(扩展几何体)选项，在其下单击(倒角盒子)按钮，在Left(左)视图中建立两个倒角盒子，如图1-132所示。

图1-132 建立两个倒角盒子
