Maya材质教程：教你如何做香水瓶的材质设计（3）

2010-08-05 22:07:53 作者：未知来源：互联网网友评论 0 条

这是一篇关于材质（shaders）（在Maya中创建玻璃容器中的液体）的教程，对于创建香水瓶（用于印刷设计），酒杯中的水，以及其它一些和玻璃、液体有关的东西（与MentalRay无关）都有帮助。

下一步是将折射限定（Refraction Limit）设为10。10？为什么要设成10呢？因为这是允许光线发生折射次数的最大数值。举一个例子，如果折射限定为10，就意味着，物体表面只能折射已被反射或折射（或者两者都有）过9次或9次以下的光线，而对于已被反射或折射（或者两者都有）过10次或10次以上的光线就不折射了。然而在大多数情况下，镜子的折射限定至少是5，玻璃的至少是9。

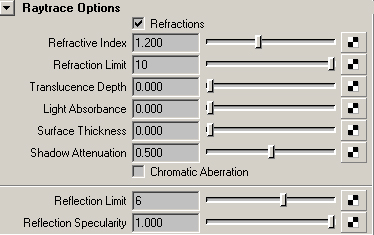

好了，下面将反射限定（Reflection limit）设为5到6之间，那么，什么是反射限定？为什么要把它设为5到6之间呢？（图6）
反射限定是允许光线发生反射的最大数值。例如，如果反射限定为4，也就是说，物体表面只能反射已被反射过3次或3次以下的光线，而对于已被反射过4次或4次以上的光线就不反射了。

图6

主玻璃物体的材质
好，现在我们就开始主玻璃物体的材质的工作，我们需要用于透明的ramp，采样工具（samplerInfo），用于反射的ramp，以及用于产生随机反射图案的贴图。File是指带有随机图案的TGA格式的文件。（图7）

图7

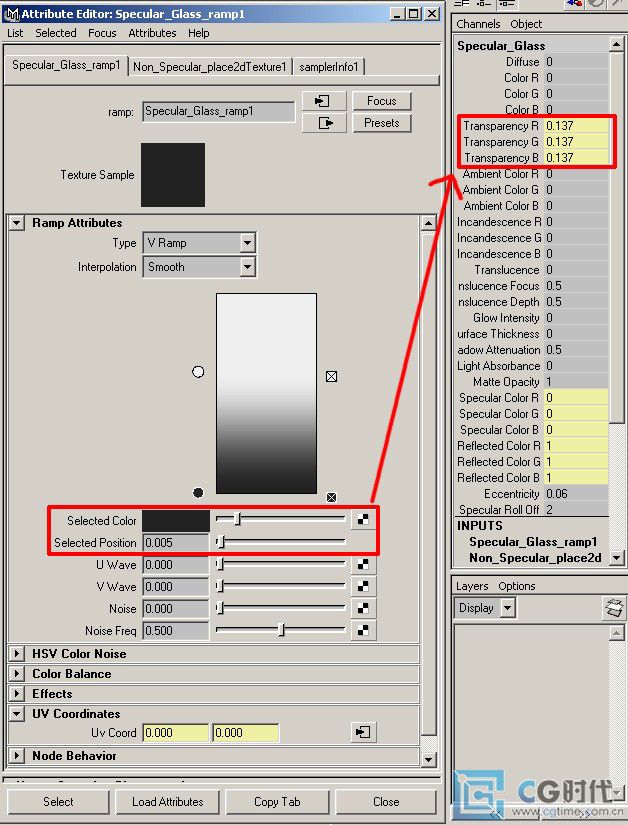

Ramp1的作用：从samplerInfo1获得表面上与[wiki]摄影[/wiki]机[wiki]法[/wiki]线方向相对应的每个点的facingRatio值（范围是0至1之间），将此值与Ramp1（类型（Type）为V Ramp）vCoord相连接，这样每个facingRatio值就对应了一个Ramp1中的Selected Position值，通过调整Selected Position所对应的颜色，就可以使每个表面上与摄影机法线方向相对应的点有一个确定的颜色值。而Ramp1又与透明度相连接，所以，就可以通过调整Ramp1的Selected Position及其相对应的颜色，来控制表面上与摄影机法线方向相对应的每个点的透明度。（图8）

图8
