Maya材质教程：教你如何做香水瓶的材质设计（4）

2010-08-05 22:07:53 作者：未知来源：互联网网友评论 0 条

这是一篇关于材质（shaders）（在Maya中创建玻璃容器中的液体）的教程，对于创建香水瓶（用于印刷设计），酒杯中的水，以及其它一些和玻璃、液体有关的东西（与MentalRay无关）都有帮助。

         假设表面上的某一点通过samplerInfo1的采样得到了一个facingRatio值为0.003【这个点的法线应该是与[wiki]摄影机[/wiki]的方向几乎垂直（比如摄影机视图中一个球体边缘上的点）】，Ramp1中的Selected Position为0.005的位置的颜色是R 0.137/G 0.137/B 0.137，而0.005以下的位置其颜色均为R 0.137/G 0.137/B 0.137，所以表面上这个点的透明度为R 0.137/G 0.137/B 0.137。以此类推，表面上facingRatio值越大的点（即法线与摄影机方向越接近平行的点），其透明度越接近白色。当点的facingRatio值大于等于0.61后，其透明度就为白色（因为上图的白色的标记点的Selected Position为0.61）。
place2dTexture与Ramp1相连接，为最终的透明度（transparency）过滤表面的UV方向。
        Ramp2 的作用： 同Ramp1类似，只是连接到材质的反射率上。
         EnvChrome1的作用：用来给Blinn材质反射增加格状反射环境，如果你愿意，你也可以使用EnvShpere。
        注意：如果你想得到更柔和反光，你也可以使用Phong，在这个例子里，我使用了有尖锐反射的Blinn。
        反射体的材质

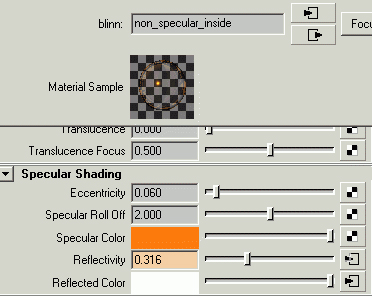

        下一步，我们需要一个主玻璃材质的副本来为内反射面新建一个材质，对于这个内表面反射体的材质，你可以将Specular Color上连接的贴图节点（file3）断开，用一个单独的颜色替代（在这里我使用了亮橙色）。（图9）

图9

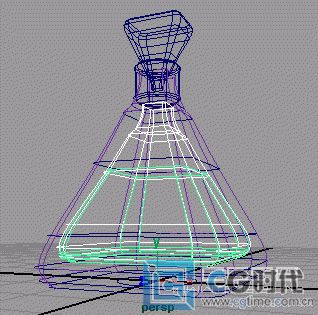

这样我们就有了3个材质：主玻璃材质，内反射面材质和液体材质。好了，正如我在教程一开始就说的，这个盛着有色液体或者水的光亮的玻璃瓶包括3个反射区域，因此建模时也就包括3个表面：
紫色=外表面
白色=内表面为
绿色=液体表面
重要的是：要在物体的属性编辑器中的Render Stats项里将玻璃内表面和水表面的Cast Shadows和Receive Shadows关掉，因为它们只会接收或产生反射和折射。（图10）

图10

小技巧：
1.在给玻璃瓶和液体建模时，可以复制一份主玻璃物体，并使用Isoparm（分离（Detach）表面）来创建液体，然后使用Planar制作液体的上表面。
2.你可以使用Layered Shader或者单独的透明材质来制作香水标志。
3.在玻璃瓶的周围放置更多东西以增强反射和折射效果。
         现在指定材质
      外表面使用主玻璃材质
       内表面使用反射体材质
    液体/水表面使用液体材质
最后在渲染之前检查一下：确保在Render Globals中打开Raytracing模式，然后将Quality设置为Production Quality。（图11）

图11
