MAYA渲染教程:在maya下以单面线框模式渲染

       MAYA渲染教程:在maya下以单面线框模式渲染
        在 maya 中以单面线框模式渲染〔适用于所有几何体！〕
        对于那些以往见过这篇教程的人来讲，这篇教程已经过改良而且达成的方法将会更加简单有效！并且对于 NURBS 几何体也同样有效！不知道为什么以前我没想到这个方法。噢，这文章似乎很长，但它真的很简单！

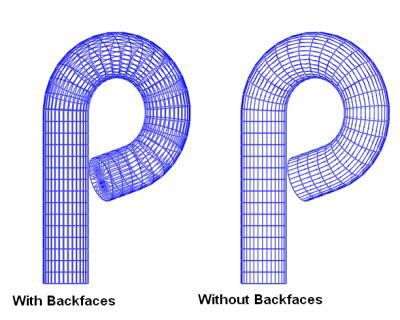

        这种方法将会以 wireframe 模式渲染物体，并且取消了背面网格的可视性。不需用任何的插件或脚本，仅仅是出于你对 maya 界面的了解。下图显示出了有无背面可视的区别，以及渲染的质量。到教程的最后你也会做出任何一种效果。

        如同你看到的，右边不带有背面的图片看起来简洁不混乱。大多数人更愿意以这样的方式展示他们的模型线框图。
        不幸的是在 maya 中渲染线框图不像在其他程序－如 3D MAX －那么简单。但这种方法并不是什么左道而且它花费的时间并不长。唯一的缺点是这种线框不能投射阴影并且你要分别为各个物体做相应的设置。
        我们将要使用 hardware renderer 渲染我们的场景。如果你希望以双面方式渲染，那么你要做的仅仅是打开hardware render buffer, 设置成以 wireframe 模式渲染 (render>attributes) 。但是如果你希望以单面线框模式实现，那么继续看下去。
        实际上我们将要做的是复制物体，使其中一个仅成为线框，另一个作为遮挡物体。遮挡物体的颜色将会 “ 内嵌 ” 到线框物体中作为背景色，渲染时遮挡线框体的背面。
以下是总体的思想：

制作遮挡物体
很简单：
1. 打开场景，或者创建一个简单的物体作为练习。
2. 创建一个 Lambert 材质赋予给你的物体。
3. 命名这个物体为 "Blocking Material" ，在线框渲染中你将会使用它作为任何遮挡物体的材质。
4. 根据你的需要改变材质的 color 。
5. 改变 incandescence ，使其于 color 相同，这样创建出一个纯的单色 shader.

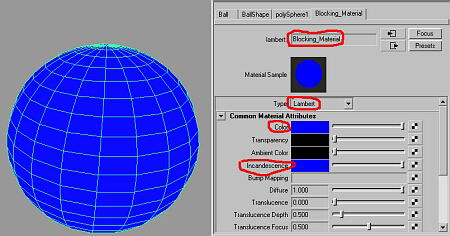

像这样：

6. 现在重新命名你的物体为 "yourobjectname_Blocking" 。如果你不想重命名也可以，但当有两个以上的物体你想要制作线框渲染时恐怕就会出现混乱。现在遮挡物体就完成了！
制作线框物体
同样很简单：
1. 选择你的遮挡物体，复制。（使其在遮挡物体之上）
2. 重命名这个物体为 "yourobjectname_wire", 或者类似的名字。
3. 选择线框物体，打开 attribute editor(Ctrl+a) 。
4. 切换到第一个 tab （名称就是你命名物体的名字）
5. 打开 Display 部分，打开 Drawing Overrides 子选项。
6. 勾选 Enable Overrides 项使我们能覆盖默认的物体显示设置。
7. 现在我们需要关闭 shading 项（这样物体只以线框模式显示），然后调节 color 滑块以选择线框的颜色。

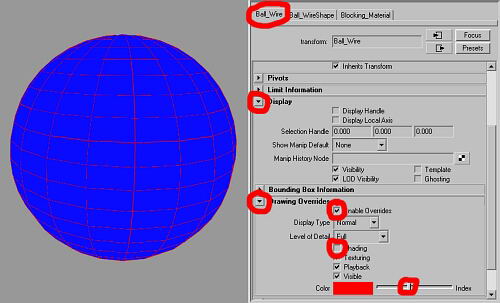

设置和状态如下图（除了你自定义的颜色）：
