maya骨骼教程:骨骼动力学（5）

2010-08-10 10:06:25 作者：XiaoYu 来源：west263.com 网友评论 0 条

        图13-12脊椎骨形状图13-13左肩骨骨链
        (2)将脊椎层级命名为waist、chest、neck和head，并将肩部层级命名为Lshoulder、Larm、Lforearm和Lhand。
        (3)在前视图中，将肩部骨骼链向上移至稍稍低于颈骨的位置。

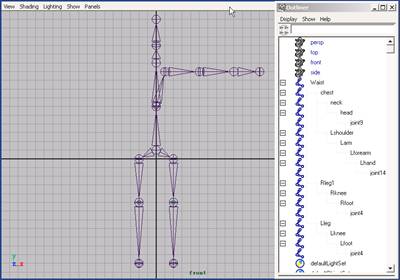

        (4)在Hypergraph或者Outliner中，将腰以下的腿骨链编为一组，并把胸部下方的Lshoulder链编为一组，这时应看到像层级和图片的一些东西，如图13-14所示。

        图13-14改变层?
        (5)要在肩部关节加上旋转限制，打开AttributeEditor并执行Lshoulder关节。因肩部不需要绕X轴旋转，因此可以在DegreesofFreedom设置中关闭X。因为要使Larm像Ball关节一样旋转，因此它的设置不改变。
        Lforearm是一个普通关节，不能绕Y轴旋转，因此关闭Y；Lhand也是一个普通关节，不能绕X轴旋转，因此关闭X。
        (6)对这些关节和其他关节也可以设置具体的最小和最大旋转范围。下面以Lforearm关节为例加以说明。执行Lforearm，在AttributeEditor中打开LimitInformation和Rotate属性，这时可以看到3个RotLimit域，且Y旋转为灰色。选中4个RotLimitX和Z框，并使Min和Max域解锁。
        (7)在顶视图中将Lforearm绕Z轴旋转。当前臂变直时，其度数大约为–28，因此输入–30作为Min值，当前臂弯曲与Larm(胳膊)重叠时，度数大约为137，因此输入130作为Max值。

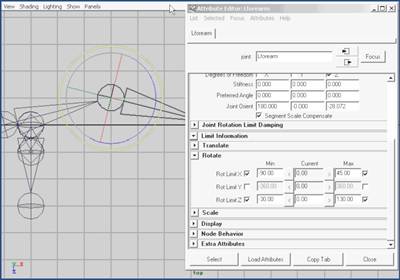

        (8)对于X旋转，假设掌心是朝下的。在这种情况下，Lforearm应能够旋转–90度使掌心朝前，在起始位置旋转45°可以使掌心朝后。输入–90和45作为Min和Max值，如图13-15所示。
        提示：
        同样，对Translate和Scale也有限制，这个限制也许有时会用到。Maya还有RotationLimitDamping设置，该设置允许关节在旋转限制之内或之外移动。
